  • Fluke 4188 / 4181 Infračervený kalibrátor

    Přesný infra kalibrátor - černé těleso - pro kalibraci infračervených teploměrů

    Země původu - Země původu
    Země původu

    Fluke Process Tools specialista

    Daniel Beránek | +420 775 757 213 | dberanek@dex.cz

    Zvyšte svou přesnost měření teploty pomocí nových přesných infra kalibrátorů od společnosti Fluke Calibration. Tyto infračervené teplotní kalibrátory poskytují konzistentnější, přesnější a spolehlivější kalibrace, protože emisivita je radiometrické kalibrovaná a velikost terče minimalizuje velikost chyby měření. Navíc tyto infračervené kalibrátory zjednodušují kalibraci, protože jednoznačně kompenzují chyby způsobené nastaveními emisivity teploměru.

    • Radiometricky kalibrované pro smysluplné a konzistentní výsledky.
    • K dispozici je akreditovaná kalibrace
    • Přesný, spolehlivý výkon od -15 °C do 500 °C
    • Na kalibraci většiny teploměrů je nutná velká velikost terče 152 mm (6 palců).
    • Snadno přenosný díky své hmotnosti 8,6 kg.
    • Intuitivní, snadno čitelné zobrazení, které indikuje, kdy je teplota stabilní.

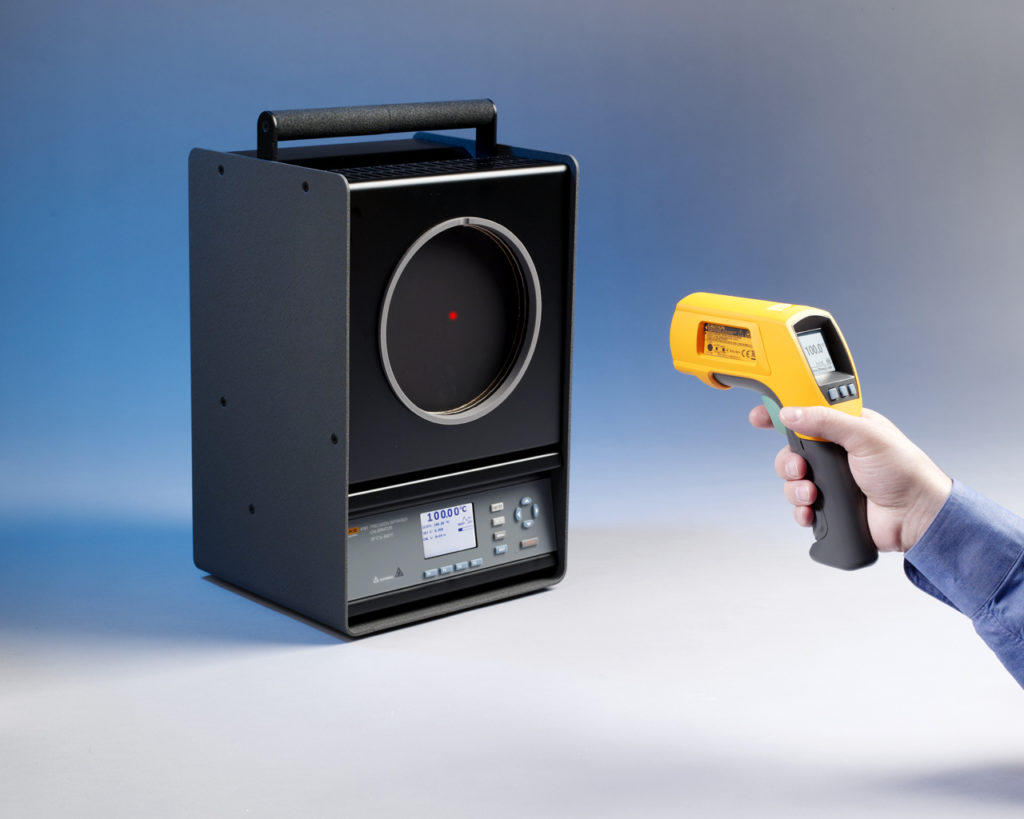

    Série přesných infračervených kalibrátorů pro infračervené teploměry a tepelné zobrazovače řady 4180 je rychlá, přesná a snadno se používá. Dodává se s akreditovanou kalibrací od jedné z nejdůvěryhodnějších kalibračních laboratoří na světě, vzory postupů kalibrace pro teploměry Fluke vestavěné přímo v přístroji a vše, co potřebujete, abyste začali provádět kalibrace infračervených teploměrů. Je to výborné řešení pro jakýkoliv infračervený teploměr nebo teplotní čidlo v rámci jeho teplotního rozsahu.

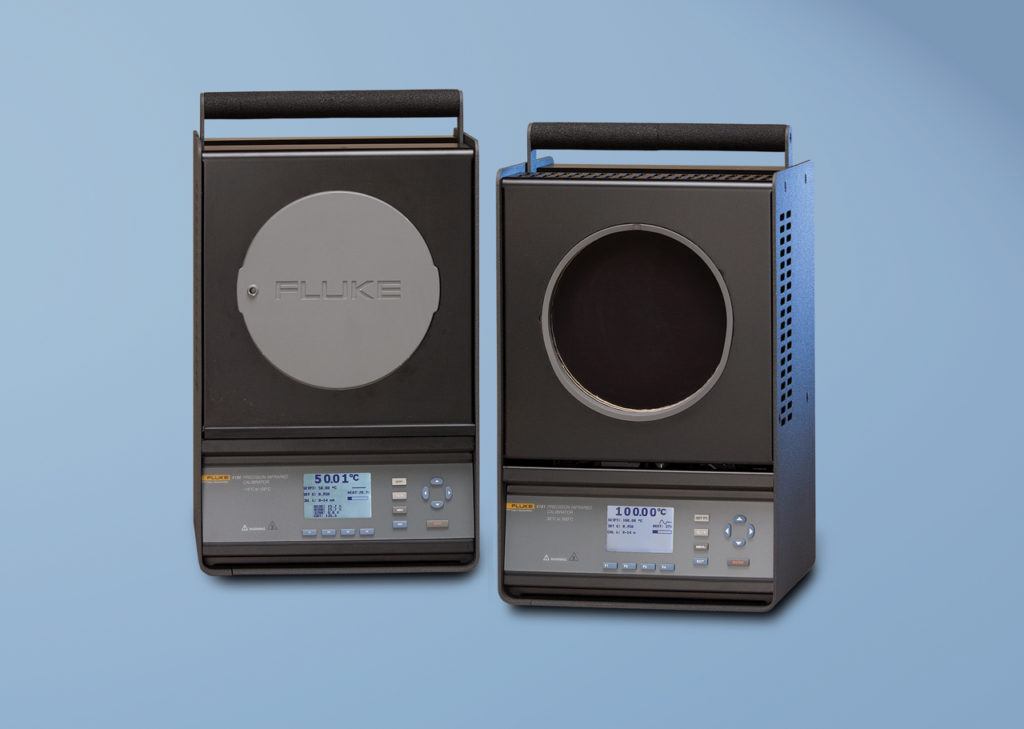

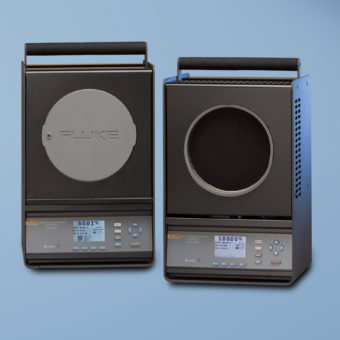

    Infračervený teplotní kalibrátor 4180 dosahuje teploty od -15 ° C do 120 ° C a kalibrátor 4181 má teplotní rozsah od 35 ° C do 500 ° C. Uniformita je důležitá při infračervené kalibraci, protože infračervený teploměr „uvidí“ stejnou hodnotu jako je hodnota měřeného cíle, když je umístěn v příslušné kalibrační vzdálenosti.

    Navíc s přesností ± 0,35 °C může řada 4180 splnit své specifikace bez dalších korekcí souvisejících s emisivitou, což vede k legitimnímu poměru nejistoty zkoušeného zařízení a standardu (TUR) až 4:1.

    Emisivita, černé tělesa a šedé tělesa

    Většina lidí spojuje kalibrační zdroj – černé těleso s kalibracemi infračervených teploměrů. Ačkoliv se slovo černé těleso výslovně vztahuje na ideální povrch, který vyzařuje a absorbuje elektromagnetické záření s maximálním možným výkonem při dané teplotě, mnoho kalibrátorů s ne právě ideálním povrchem se označuje také jako „černé těleso“. Zatímco ideální povrch by měl mít emisivitu rovnající se 1,00, mnohé z těchto „černých těles“ mají emisivitu přibližně 0,95 (výstižněji „šedé těleso“). Skutečným kalibračním zdrojem – černým tělesem by byla obvykle dlouhá dutina s úzkým otvorem. Bohužel, otvor je obvykle příliš úzký na to, aby byl použitelný pro kalibraci běžných infračervených teploměrů, které vyžadují velkou velikost cíle pro přesnou kalibraci. Výhodou skutečného kalibračního zdroje černého tělesa je, že emisivita je přesně známa. Zatímco tradiční kalibrátory mají emisivitu s nejistotou příliš velkou na smysluplné kalibrace většiny teploměrů. Proto jsou infračervené teploměry 418X kalibrované na korekci nejistot způsobených emisivitou a tepelnými ztrátami na povrchu kalibračního zdroje „černého tělesa“.

    Rozsah teploty (při 23 °C okol. tepl., 0,95 emisivitě)
    4180  –15 °C až 120 °C
    4181  35 °C až 500 °C
    Přesnost zobrazení 1
    4180  ± 0.40 °C při–15 °C
     ± 0.40 °C při 0 °C
     ± 0.50 °C při 50 °C
     ± 0.50 °C při 100 °C
     ± 0.55 °C při 120 °C
    4181  ± 0.35 °C při 35 °C
     ± 0.50 °C při 100 °C
     ± 0.70 °C při 200 °C
     ± 1.20 °C při 350 °C
     ± 1.60 °C při 500 °C
    Stabilita
    4180  ± 0.10 °C při –15 °C
     ± 0.05 °C při 0 °C
     ± 0.10 °C při 120 °C
    4181  ± 0.05 °C při 35 °C
     ± 0.20 °C při 200 °C
     ± 0.40 °C při 500 °C
    Uniformita (5.0″ odstup od centra terče)2
    4180  ± 0.15 °C při –15 °C
     ± 0.10 °C při 0 °C
     ± 0.25 °C při 120 °C
    4181  ± 0.10 °C při 35 °C
     ± 0.50 °C při 200 °C
     ± 1.00 °C při 500 °C
    Uniformita (2.0″ odstup od centra terče)2
    4180  ± 0.10 °C při -15 °C
     ± 0.10 °C při 0 °C
     ± 0.20 °C při 120 °C
    4181  ± 0.10 °C při 35 °C
     ± 0.25 °C při 200 °C
     ± 0.50 °C při 500 °C
    Čas zahřátí
    4180  15 min: –15 °C na +120 °C
     14 min: 23 °C na 120 °C
    4181  20 min: 35 °C na 500 °C
    Čas chladnutí
    4180  15 min: 120 °C na 23 °C
     20 min: +23 °C na –15 °C
    4181  100 min: 500 °C na 35 °C
     40 min: 500 °C na 100 °C
    Čas stabilizácie 10 minut
    Nominální emisivita3  0,95
    Kompenzace emisivity teploměru  0,9 až 1,0
    Průměr terče  152,4 mm (6 in)
    Připojení k PC  RS-232
    Napájení
    4180  115 V ac (± 10%), 6.3 A,
     50/60 Hz, 630 W
     230 V ac (± 10%), 3.15 A,
     50/60 Hz, 630 W
    4181  115 V ac (± 10%), 10 A,
     50/60 Hz, 1000 W
     230 V ac (± 10%), 5 A,
     50/60 Hz, 1000 W
    Pojistky
    4180  115 V ac 6.3 A, 250 V, pomalá
     230 V ac 3.15 A, 250 V, T
    4181  115 V ac 10 A, 250 V, rychlá
     230 V ac 5 A, 250 V, F
    Rozměry
    4180  356 mm x 241 mm x 216 mm
    4181  356 mm x 241 mm x 216 mm
    Hmotnost
    4180  9.1 kg (20 lb)
    4181  9.5 kg (21 lb)

    1 Pre 8 µm až 14 µm teploměry spektrálního pásma s emisivitou nastavenou mezi 0.9 a 1.0

    2 Specifikace uniformity udává jako infra teploměry s různou velikostí měřené plochy zaostřeno na střed terče budou měřit stejnou teplotu.

    3 Terč má nominální emisivitu 0,95, ale je radiometricky kalibrován aby minimalizoval nejistoty měření emisivity.

    4180 Infračervený kalibrátor, 152 mm (6 in), –15 °C až 120 °C

    Standardní dodávka:

    • 4180 Infračervený kalibrátor
    • Kalibrační certifikát (NVLAP Akreditovaný)
    • Napájecí kabel
    • Návod
    • Dokumentace na CD
    • Kryt terče
    • RS-232 kabel
    4181 Infračervený kalibrátor, 152 mm (6 in), 35 °C až 500 °C

    Standardní dodávka:

    • 4181 Infračervený kalibrátor
    • Kalibrační certifikát (NVLAP Akreditovaný)
    • Napájecí kabel
    • Návod
    • Dokumentace na CD
    • Kryt terče
    • RS-232 kabel
    4180-APRT Kryt, 50 mm (2 in), 4180 anebo 4181
    4180-CASE Kufr  4180/4181
    4180-DCAS Kufr s kolečky, 4180-81
