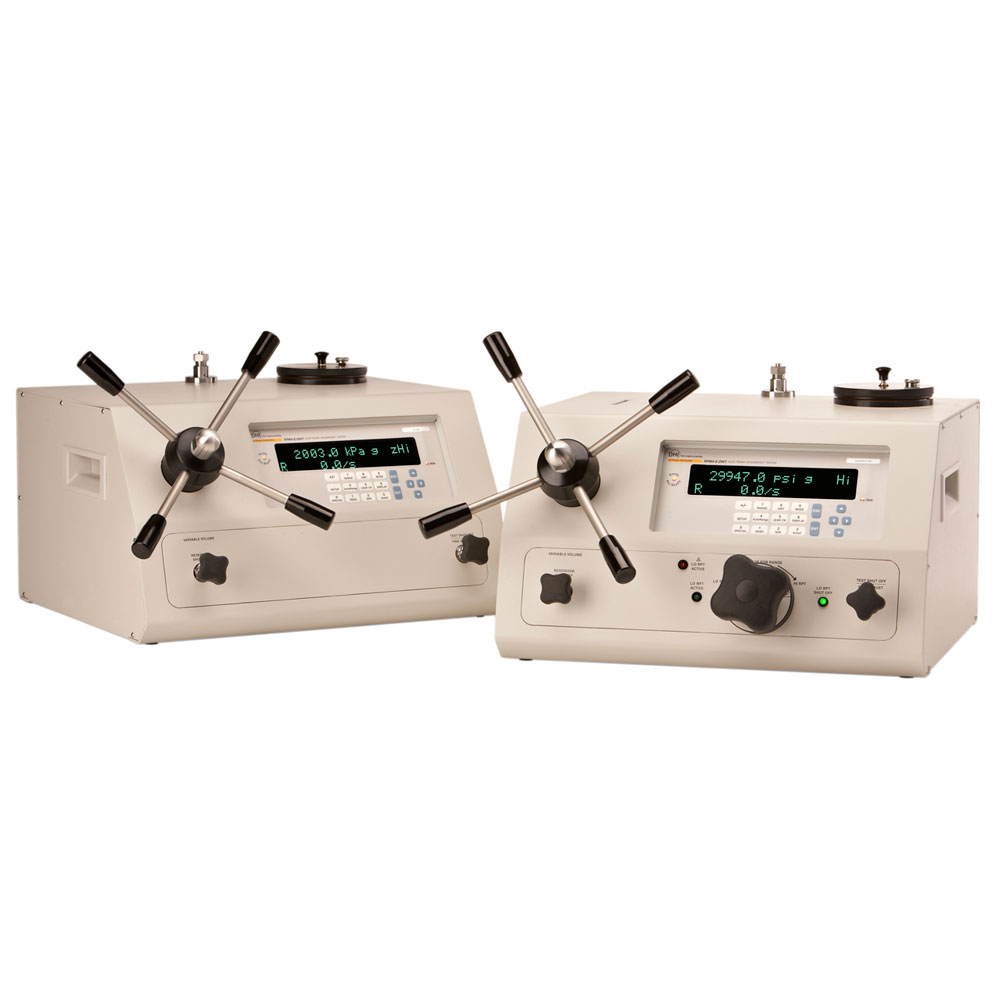

    Elektronický kalibrátor / regulátor E-DWT-H™
    Elektronický kalibrátor / regulátor E-DWT-H™Elektronický kalibrátor / regulátor E-DWT-H™

    Kvalita měření hydraulického pístového tlakoměru s výhodami elektronického měření

    Země původu - Země původu
    Země původu

    Fluke Calibration specialista

    Daniel Beránek | +420 775 757 213 | dberanek@dex.cz
    • ikona parametru ---Nejistota ± 0,02 % odečtu od 1 % do 100 %
    • ikona parametru rozsahRozsah: 2000 bar
    • ikona parametru ---Funkce AutoRange
    • ikona parametru dataloggerDatalogger: funkce záznamu dat
    • ikona parametru ---Podpora Comapss for Pressure

    E-DWT-H™ je elektronický kalibrátor konstruovaný jako náhrada mechanických pístových tlakoměrů (závažových pump), které měří tlak pomocí tlakové měrky a závaží. Jedná se o lehčí a snadněji použitelnou alternativu pístových tlakoměrů, které se používají v kalibračních laboratořích a pracovištích a také při kalibracích a zkouškách v provozních podmínkách.

    Vlastnosti:

    • Okamžité přepínání mezi absolutním tlakem, přetlakem a kombinovaným režimem přetlak/podtlak
    • Okamžité přepínání mezi regulačním a měřicím režimem beze změny hodnoty tlaku
    • Automatické nulování při odvzdušnění do atmosféry
    • Šestnáct SI a amerických jednotek tlaku a také uživatelem definovatelné jednotky
    • Jednoduchá, objektivní indikace platnosti hodnoty tlaku s možností nastavení kritérií

    Výhody elektronického regulátoru/kalibrátoru tlaku E-DWT-H™

    Elektronický regulátor/kalibrátor tlakuE-DWT-H™ nabízí přesnost, malou nejistotu a časovou stabilitu tradičního pístového tlakoměru, ale bez nepohodlí spojeného s tlakovou měrkou, závažími, ručními pumpami a propojovacím potrubím:

    • žádné závaží, které se musí nakládat a sundávat nebo pravidelně posílat na kalibraci
    • žádné korekce na místní tíhové zrychlení a okolní teplotu
    • není potřeba měnit tlakovou měrku pro změnu rozsahu; přepnutí rozsahu snímačů Q-RPT trvá sekundy
    • není citlivý na pracovní polohu a vibrace
    • možnost přesného nastavení a odečtu jakékoli hodnoty tlaku, bez omezení minimálními tlakovými přírůstky danými nejmenším závažím, které je k dispozici
    • použití s jakoukoli jednotkou měření, zatímco pístový tlakoměr je obvykle omezen jednotkou tlaku vyznačenou na závaží
    • ideální pro aplikace, které požadují přesné nastavení nominálního tlaku na zkoušeném tlakoměru a jeho změření, jako např. při kalibraci deformačních tlakoměrů
    • vestavěná funkce AutoTest pro správu kalibračních postupů a záznam naměřených dat
    • rozhraní s PC pro automatický záznam naměřených dat
    • dvouletý rekalibrační interval při zachování nejistoty měření ± 0,025 % odečtu
    • snadná rekalibrace bez hydrostatického porovnávání
    • pomocí programu COMPASS® for Pressure je možná automatická rekalibrace E-DWT-H™modulu Q-RPT

    Výhody modulů Q-RPT (rezonančních referenčních tlakových snímačů)

    Mimo vynikající metrologické charakteristiky nabízí moduly Q-RPT tyto výhody:

    • zanedbatelnou zahřívací dobu
    • rezonanční prvek oddělený od zkoušeného média
    • minimální citlivost na polohu

    Funkce AutoTest™ umožňuje obsluze přístroje E-DWT-H™ rychle definovat kalibrační body a provést veškeré nastavení závisející na rozsahu

    Rozlišení a požadovaná stabilita tlaku přístroje E-DWT-H™ se nastavují podle rozsahu zkoušeného přístroje. Podle nastaveného rozsahu se nastaví i horní mez tlaku s upozorněním a ochranou proti přetížení. V průběhu kalibračního postupu s funkcí AutoTest je obsluha vyzývána k nastavení každého bodu kalibrační sekvence a naměřené údaje se odečítají do paměti E-DWT-H™ pro pozdější vyvolání nebo stažení. Nastavení typického postupu je rychlé a snadné, složitější zkoušky lze uložit do paměti pro pozdější použití.

    Možnost konfigurace E-DWT-H™ pro zajištění nejistoty měření ± 0,02 % odečtu od 1 % do 100 % plného rozsahu

    Regulátor objemu s malým točivým momentem umožňuje generování tlaku až do 200 MPa s minimální fyzickou námahou. Funkce AutoRange optimalizuje měřicí, kontrolní a bezpečnostní funkce podle specifického rozsahu kalibrovaného přístroje. E-DWT-H obsahuje vše potřebné pro generování, seřízení a odečet tlaku, a až vše je umístěno v jedné kompaktní snadno přenosné skříni. Navíc je k dispozici volitelný napájecí zdroj s akumulátorovými bateriemi, který umožňuje až osm hodin použití v provozních podmínkách. E-DWT-H má „flash“ paměť pro jednoduchou aktualizaci vnitřního programu, který je zdarma k dispozici na www.dhinstruments.com

    Elektronický kalibrátor / regulátor E-DWT-H™

    E-DWT-H se dvěma moduly Q-RPT

    Elektronický kalibrátor / regulátor E-DWT-H™

    E-DWT-H s jedním modulem Q-RPT
