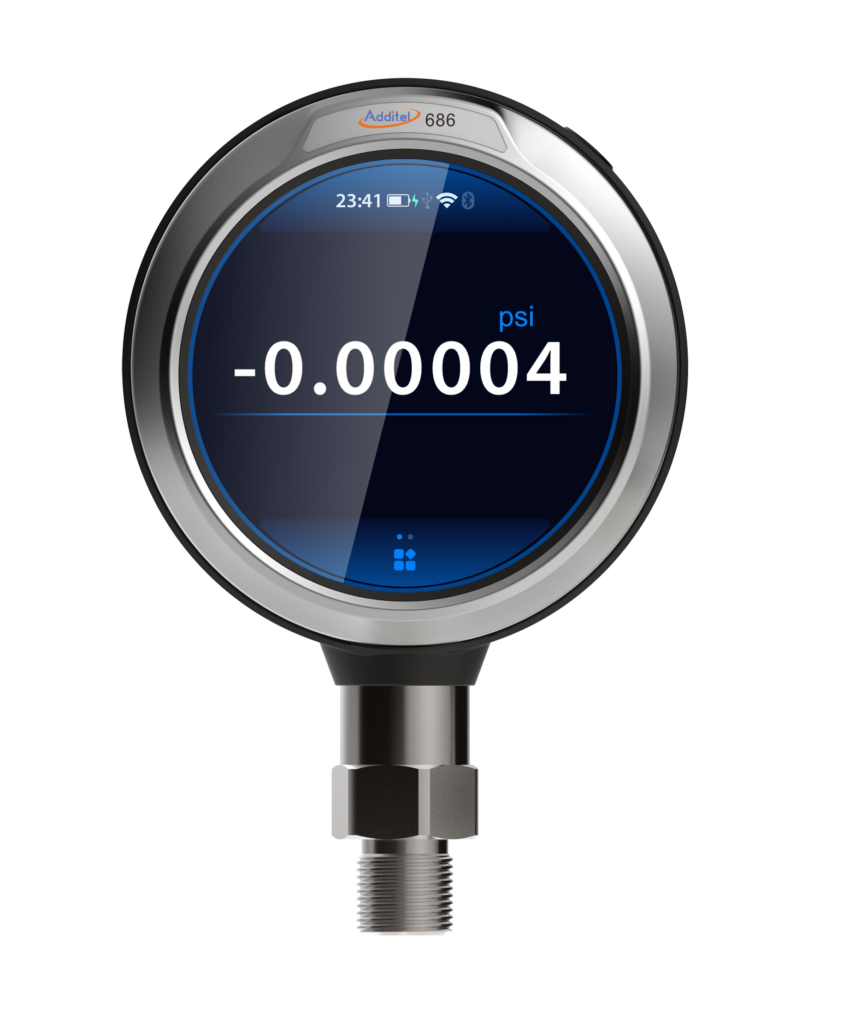

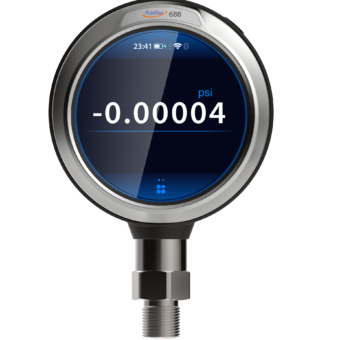

    Digitální referenční tlakoměr Additel 686

    Additel 686

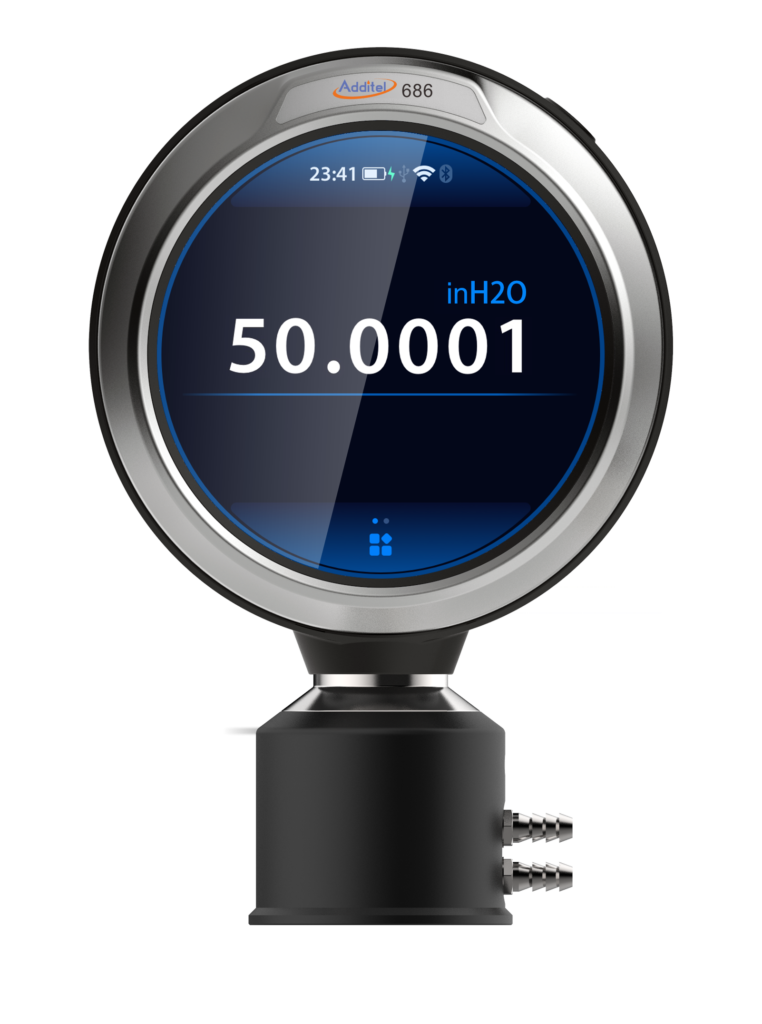

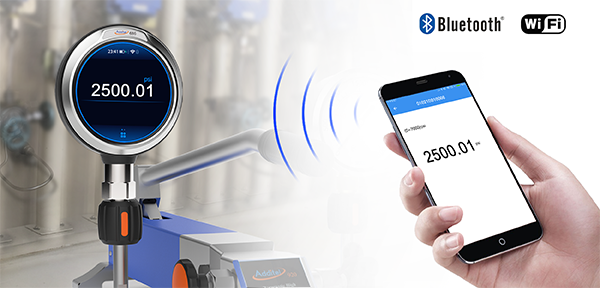

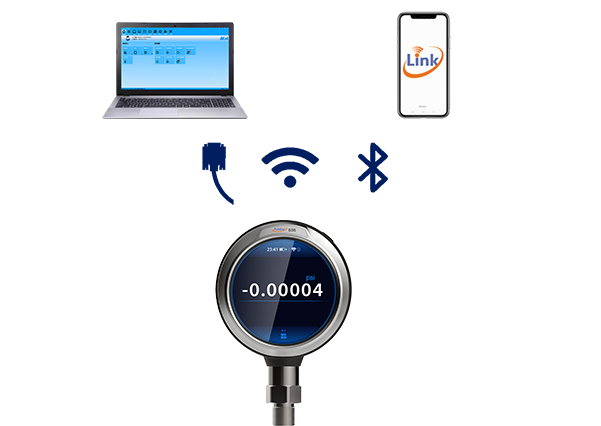

    ADT686 bezdrátová komunikaceADT686 typy komunikaceADT686 s diferenčním snímačem tlaku

    Kvalitní, přesné a moderní referenční tlakoměry nové generace s barevnou dotykovou obrazovkou a digitální komunikací.

    logo výrobce Additel
    Země původu - Země původu
    Země původu

    Additel specialista

    Daniel Beránek | +420 775 757 213 | dberanek@dex.cz
    • ikona parametru rozsahRozsah: -1 až 4200 bar
    • ikona parametru přesnostPřesnost: 0.02%, 0.05% FS nebo 0.1% RDG
    • ikona parametru displejDisplej: Barevný dotykový displej
    • ikona parametru komunikaceKomunikace: Bluetooth a USB komunikace - Wi-Fi volitelně
    • ikona parametru dataloggerDatalogger: více než 100 milionů záznamů volitelně
    • ikona parametru ---Vestavěný barometr – každý model měří absolutní tlak i přetlak
    • ikona parametru ---Komunikace s aplikací pro smartphone Additel Link Mobile (volitelně)
    • ikona parametru ---Akreditovaná kalibrace podle ISO 17025
    VlastnostiTechnická specifikaceDokumentaceKatalogAplikace/odvětví

    Digitální referenční tlakoměr Additel 686 redefinuje způsob, jakým chcete měřit tlak! Díky bezdrátovému připojení, mikroprocesorové technologii, nejmodernějším křemíkovým tlakovým senzorem a velké paměti tyto atraktivní a teplotně kompenzované tlakoměry poskytnou výkon, trvanlivost a spolehlivost, jaké od originálních produktů Additel očekáváte. Celá nová moderní struktura menu a ovládací rozhraní přináší do tlakových kalibrací novou a osvěžující zkušenost. Šikovná aplikace Additel Link dává uživatelům možnost vzdáleně monitorovat tyto tlakoměry z prostředí mobilního telefonu. Díky množství možností, ze kterých si můžete vybrat, můžete tyto tlakoměry nakonfigurovat tak, aby přesně vyhovovaly Vašim specifickým potřebám měření tlaku. S krytím IP67 zjistíte, že tyto úžasné tlakové kalibrátory lze použít v terénu nebo v laboratoři na splnění těch nejnáročnějších potřeb kalibrace tlaku.

    Moderní uživatelský zážitek:

    Společnost Additel zašla nad rámec toho, aby zákazníkům poskytla co nejlepší zkušenosti s používáním tohoto nového a revolučního referenčního tlakoměru. 3,4-palcový barevný dotykový displej je dodáván s ochranným vyměnitelným tvrzeným sklem a představuje osvěžující aktualizaci tradičního rozhraní ovládaného tlačítky. Díky snadno navigovatelném struktuře nabídky a rychlé odezvě na dotykové obrazovce zjistíte, že tlakoměry ADT686 jsou jednoduché, ale výkonné. Snadno čitelný displej je vyroben tak, aby zvládl požadavky zaneprázdněného technika v terénu nebo v laboratoři.

    Použití:

    • kalibrace měřidel
    • přesné měření tlaku
    • měření barometrického tlaku
    • Pneumatické i hydraulické zkoušky těsnosti
    • a mnoho dalších

    Přesnost

    • ADT686-02: 0,02% z rozsahu
    • ADT686-05: 0,05% rozsahu
    • ADT686-RD: 0,1% z měřené hodnoty (20 až 110% rozsahu)

    Typy měření tlaku:

    • přetlak
    • kombinovaný tlak
    • absolutní tlak
    • diferenční tlak
    • barometrický tlak

    Displej

    • barevný dotykový (kapacitní)
    • vyměnitelná ochrana z tvrzeného skla
    • 3 odečty za sekundu (standardní nastavení). Nastavitelné od 10 odečtů za sekundu do 1 odečtu každých 20 sekund
    • rozlišení na 4,5 nebo 6 číslic (volitelné uživatelem)

    Jednotky tlaku

    • Pa, kPa, MPa, psi, bar, mbar, kgf/cm2, inH2O@4°C mmH2O@4°C, inHg@0°C, mmHg@0°C a 5 uživatelem nastavitelných jednotek

    Okolní prostředí

    • kompenzovaná teplota: -10 °C až 50 °C
    • provozní teplota: -10 °C až 50 °C
    • skladovací teplota: -20 °C až 70 °C
    • vlhkost: <95% nekondenzující

    Připojení

    • vnější závit 1/4NPT, 1/2NPT, 1/4BSP, 1/2BSP, M20×1.5 do 1 000 bar
    • vnitřní nebo vnější závit 1/4HP pro tlaky vyšší než 1000 bar
    • * vnitřní závit 1/4HP: Autoclave F-250-C, 9/16″ – 18 UNF-2B
    • * vnější závit 1/4HP: Autoclave M-250-C, 9/16″ – 18 UNF-2A
    • Nástrčné konektory pro hadičky pro tlakoměry s diferenčními rozsahy

    Záznam dat (datalogger)

    • paměť 8 GB ( více než 100 milionů záznamů)
    • módy: manuální a automatický
    • rychlost záznamu volitelná – 1 záznam za 0,1 až 9999,9 sekund

    Napájení

    • nabíjecí Li-ion baterie
    • výdrž baterie: cca 16 h
    • doba nabíjení: cca 4 h
    • externí napájení: síťový adaptér z 110V/220V na 5 V

    Komunikace

    • USB-C
    • Bluetooth
    • Wi-Fi (volitelně)
    • RS-232 (volitelně)

    Záruka

    • 1 rok

    Dostupné rozsahy pro jednotlivé modely najdete v datasheet nebo v tabulkách níže.

    Přetlak [1]
    Označení Tlakový rozsah Médium [2] Přesnost Tlak přetížení
    (bar) % z rozsahu % z odečtu
    V15 -1 G 0.02 (0.05) N/A 3×
    GP2 0.16 G, L 0.05 N/A 3×
    GP5 0.35 G, L 0.05 0.1 3×
    GP10 0.7 G, L [3] 0.02 (0.05) 0.1 3×
    GP15 1 G, L [3] 0.02 (0.05) 0.1 3×
    GP30 2 G, L [3] 0.02 (0.05) 0.1 3×
    GP50 3.5 G, L 0.02 (0.05) 0.1 3×
    GP100 7 G, L 0.02 (0.05) 0.1 3×
    GP150 10 G, L 0.02 (0.05) 0.1 3×
    GP300 20 G, L 0.02 (0.05) 0.1 3×
    GP500 35 G, L 0.02 (0.05) 0.1 3×
    GP600 40 G, L 0.02 (0.05) 0.1 3×
    GP1K 70 G, L 0.02 (0.05) 0.1 3×
    GP1.5K 100 G, L 0.02 (0.05) 0.1 3×
    GP2K 140 G, L 0.02 (0.05) 0.1 3×
    GP3K 200 G, L 0.02 (0.05) 0.1 3×
    GP5K 350 G, L 0.02 (0.05) 0.1 3×
    GP10K 700 G, L 0.02 (0.05) 0.1 1.5×
    GP15K 1000 G, L 0.05 (0.1) 0.1 1.5×
    GP20K 1400 G, L 0.05 (0.1) N/A 1.5×
    GP25K 1600 G, L 0.05 (0.1) N/A 1.5×
    GP30K 2000 G, L 0.05 (0.1) N/A 1.5×
    GP36K 2500 G, L 0.05 (0.1) N/A 1.5×
    GP40K 2800 G, L 0.05 (0.1) N/A 1.35×
    GP50K 3500 G, L 0.1 (0.2) N/A 1.2×
    GP60K 4200 G, L 0.1 (0.2) N/A 1.1×
    [1] Jen přetlak nad 70 bar
    [2] G=Plyn, L=Tekutina
    [3] 0.02% z rozsahu jen pro plyny
    Kombinovaný tlak
    Označení Rozsah Médium Přesnost Tlak přetížení
    (bar) % z rozsahu[1] % z odečtu
    CP2 ±0.16 G 0.05 N/A 3×
    CP5 ±0.35 G 0.02 (0.05) 0.1 3×
    CP10 ±0.7 G 0.02 (0.05) 0.1 3×
    CP15 ±1 G 0.02 (0.05) 0.1 3×
    CP30 -1 až 2 G 0.02 (0.05) 0.1 3×
    CP100 -1 až 7 G, L 0.02 (0.05) 0.1 3×
    CP300 -1 až 20 G, L 0.02 (0.05) 0.1 3×
    CP500 -1 až 35 G, L 0.02 (0.05) 0.1 3×
    CP600 -1 až 40 G, L 0.02 (0.05) 0.1 3×
    CP1K -1 až 70 G, L 0.02 (0.05) 0.1 3×
    [1] platí pro rozsah snímače
    Absolutní tlak
    Označení Rozsah Médium Přesnost % z rozsahu Tlak přetížení
    (bar)
    AP5 0.35 G, L 0.1 3×
    AP10 0.7 G, L 0.1 3×
    AP15 1 G, L 0.1 3×
    AP30 2 G, L 0.1 3×
    AP50 3.5 G, L 0.1 3×
    AP100 7 G, L 0.05 (0.1) 3×
    AP300 20 G, L 0.05 (0.1) 3×
    AP500 35 G, L 0.05 (0.1) 3×
    AP1K 70 G, L 0.05 (0.1) 3×
    AP3K 200 G, L 0.05 (0.1) 3×
    AP5K 350 G, L 0.05 (0.1) 3×
    Diferenční tlak
    Označení Rozsah Médium Přesnost % z rozsahu[1] Tlak přetížení Rozsah statického tlaku
    (mbar)
    DP1 ±2.5 Plyn 0.05[2] 100× ±10 psi
    DP2 ±5.0 Plyn 0.05[2] 100× ±10 psi
    DP5 ±10 Plyn 0.05[2] 50× ±10 psi
    DP10 ±25 Plyn 0.05[2] 20× ±10 psi
    DP20 ±50 Plyn 0.05 20× ±10 psi
    DP30 ±75 Plyn 0.05 20× ±10 psi
    DP50 ±125 Plyn 0.05 3× ±10 psi
    DP100 ±250 Plyn 0.02 3× ±15 psi
    DP150 ±350 Plyn 0.02 3× 50 psi
    DP300 ±700 Plyn 0.02 3× 50 psi
    [1] Specifikace se vztahuje na rozpětí snímače. Přesnost zahrnuje jednoroční stabilitu.
    [2] 0.05% přesnost (zahrnuje 6 měsíční stabilitu). Přesnost na jeden rok je 0,05% z rozsahu plus jednoroční stabilita 0,05% z rozsahu.
    Barometrický tlak
    Označení Rozsah Médium Přesnost Tlak přetížení
    Spodní Horní
    BP 60 kPa 110 kPa Plyn 40 Pa 3×
    Katalogové listy Additel 686 datasheet - Digitální referenční tlakoměr Additel 686 Additel 686 datasheet
    Additel 686 datasheet
