    Digitální regulátory tlaku řady 7050 rozšiřují oblíbenou řadu produktů řady 7000, jako jsou digitální regulátory tlaku řady 7250 nebo zdvojené regulátory/kalibrátory tlaku řady 7252. Regulátory/kalibrátory 7250 a 7252 umožňují kromě měření tlaku i jeho regulaci, přístroj 7050 je vhodný pro aplikace, které vyžadují pouze měření tlaku.

    K dispozici jsou tři modely, které splňují požadavky široké škály aplikací:

    • Model 7050i s vysokou přesností
    • Model 7050 s vysokým poměrem výkonu k ceně
    • Model 7050LP pro měření velmi nízkého tlaku

    Vlastnosti:

    • Rozsah tlaků od 0 … 10 inH2O až do 0 … 1 500 psi (0 až 25 mbar až 0 až 100 barů)
    • Vyběr si ze tří modelů: 7050i, 7050 a 7050LP
    • Model 7050i poskytuje vysokou přesnost 0,005% čtení
    • Model 7050 poskytuje 0,003% přesnosti v plném rozsahu
    • Stabilita: 0,0075% čtení za rok
    • Aktivní barevná obrazovka s rozšířenými navigačními menu
    • Jazyky: angličtina, francouzština, čínština, němčina, japonština, španělština a italština

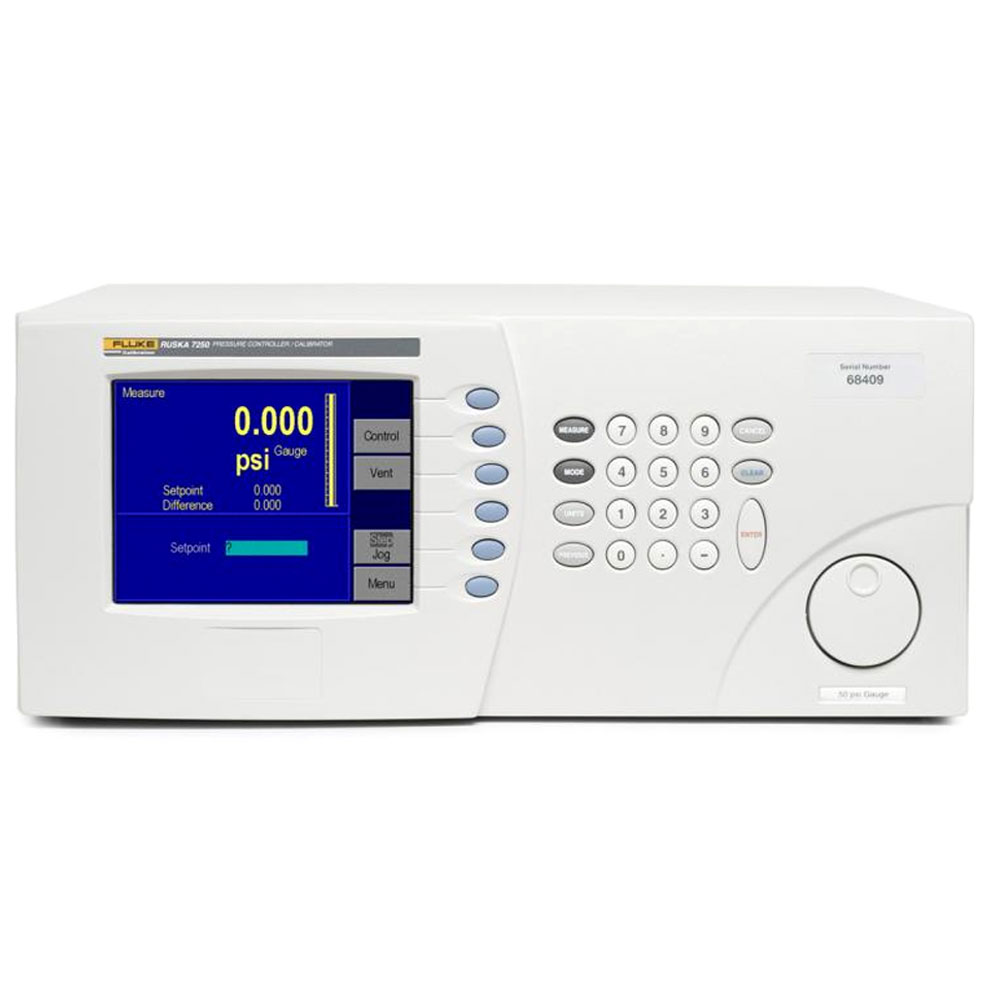

    Digitální referenční tlakoměr 7050

    Vysoká přesnost a dlouhodobá stabilita

    Digitální referenční tlakoměr 7050

    Vlastnosti:

    • Rozsahy od 0 … 2,5 kPa do 0 … 10 MPa
    • Přesnost 0,003 % plného rozsahu
    • Stabilita: 0,0075 % odečtu / rok
    • Celková nejistota: ±(0,003 % plného rozsahu + 0,002 % odečtu) (90 dní), ±(0,003 % plného rozsahu + 0,075 % odečtu) (1 rok)
    • Aktivní barevný displej s menu
    • Jazyky: angličtina, francouzština, čínština, němčina, japonština, španělština a italština

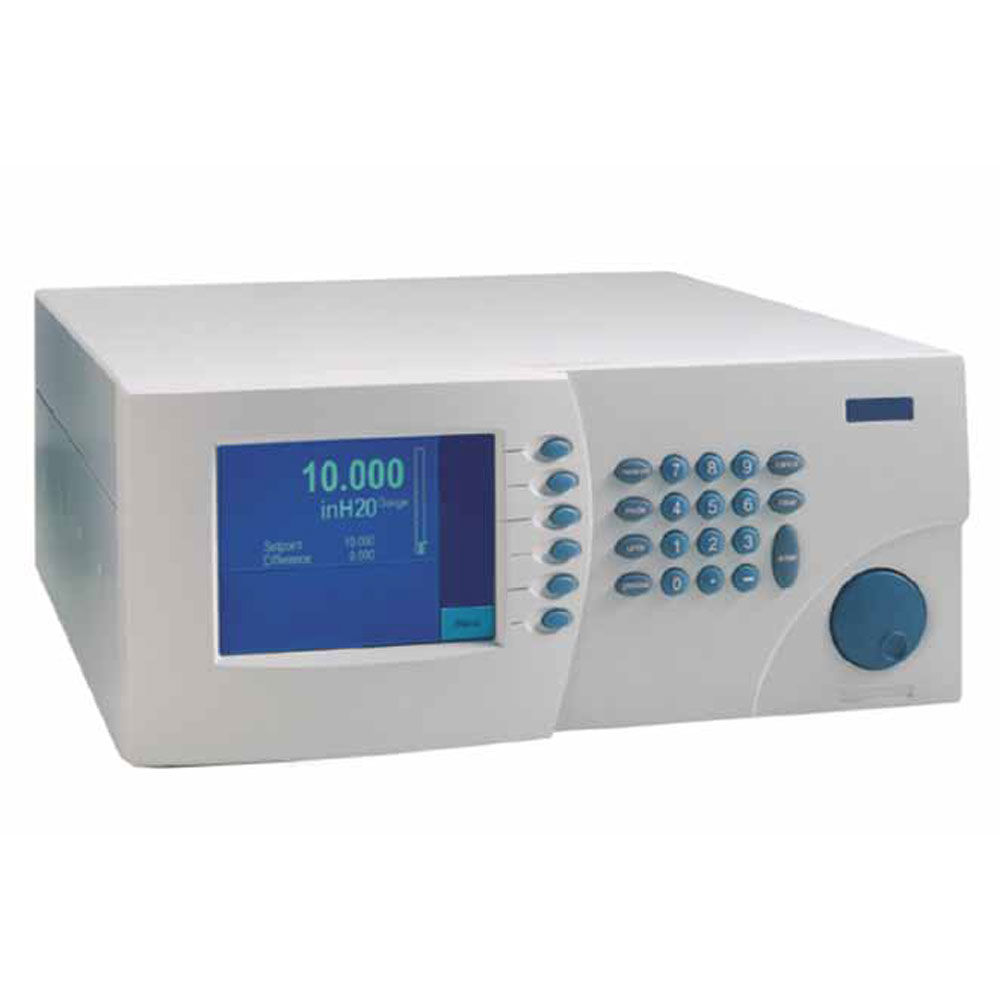

    Digitální referenční tlakoměr 7050i

    Jedinečná přesnost a dlouhodobá stabilita

    Digitální referenční tlakoměr 7050i

    Vlastnosti:

    • Rozsahy od 0 … 2,5 kPa do 0 … 10 MPa
    • Přesnost 0,005 % odečtu
    • Stabilita: 0,0075 % odečtu / rok
    • Celková nejistota (od 25 % do 100 % rozsahu): ±0,006 % odečtu (90 dní), ±0,009 % odečtu (1 rok)
    • Jazyky: angličtina, francouzština, čínština, němčina, japonština, španělština a italština

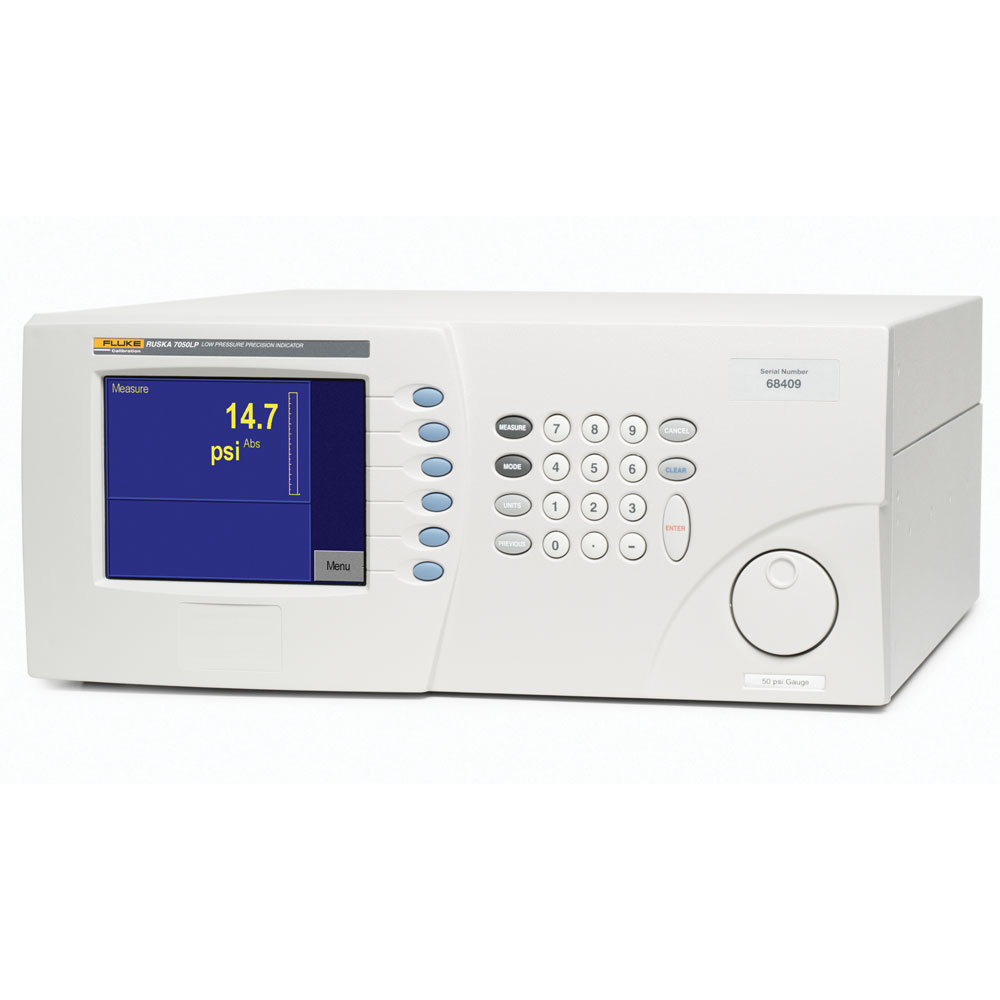

    Digitální referenční tlakoměr 7050LP pro velmi nízké tlaky

    Digitální referenční tlakoměr 7050LP

    Digitální referenční tlakoměr 7050LP nabízí snadnou obsluhu a vysokou přesnost měření velmi nízkého tlaku. Může být použit také jako kalibrátor při kalibraci tlakoměrů s rozsahy od desítek Pascal.

    Referenční tlakoměr 7050LP je k dispozici ve třech různých kombinacích rozsahů (každý přístroj má dva rozsahy měření přetlaku):

    Rozsah 1 Rozsah 2
    0 až 2,5 kPa (0 až 25 mbar) 0 až 7,5 kPa (0 až 75 mbar)
    0 až 5 kPa (0 až 50 mbar) 0 až 15 kPa (0 až 150 mbar)
    0 až 8,7 kPa (0 až 87 mbar) 0 až 25 kPa (0 až 250 mbar)

    Každá kombinace rozsahů nabízí přesnost ±0,005 % odečtu od 10 % do 100 % maximálního rozsahu.. K dispozici je také ke stažení ovladač pro Labview®. Pro aplikace vyžadující při kalibraci měření i regulaci tlaku je k dispozici automatický regulátor/kalibrátor tlaku 7250LP, který má stejné kombinace rozsahů jako referenční tlakoměr 7050LP.

    Základní vlastnosti

    • Přesnost: ±0,005 % odečtu
    • Barevný displej s aktivní matricí a pokročilým navigačním menu

    Technické údaje

    Tlakové rozsahy
    Výběr ze tří kombinací rozsahů pro typ 7050LP :
    • 0 … 2,5 kPa a 0 … 7,5 kPa,
    • 0 … 5 kPa a 0 … 15 kPa,
    • 0 … 8,7 kPa a 0 … 25 kPa
    Volitelné režimy       Režim měření absolutního tlaku pomocí barometrické nebo vakuové reference. Režim měření podtlaku.
    Základní data
    Přesnost ±0,005 % odečtu od 10 % do 100 % maximálního rozsahu (FS). Chyba v rozsahu od 0 % do 10 % FS je ±0,005 % z 10 % FS.

    Přesnost je definována jako kombinovaná chyba linearity, hystereze a opakovatelnosti v celém rozsahu provozní teploty.

    Stabilita 0,0075 % odečtu/rok
    Rozlišení zobrazené hodnoty tlaku Až 1 : 1 000 000, nastavitelné uživatelem
    Přesnost pro podtlak (volitelná funkce) ±0,005 % odečtu od 10 % do 100 % maximálního rozsahu (FS)
    Barometrická reference (volitelná funkce) Maximální chyba: 13,8 Pa / rok
    Vakuová reference (volitelná funkce) Maximální chyba: 1,4 Pa / rok
    Komunikace
    Komunikace RS232 a IEEE-488, SCPI syntax. řady 7250, 7215, emulace řady 7000 a 6000.

    Volitelný ovladač pro MET/CAL® Ovladač LabView®

    Aktualizace firmware přes RS232

    Volitelné příslušenství
    Barometrická reference umožňuje měření abs. tlaku a podtlaku
    Vakuová reference* umožňuje měření abs. tlaku – *je potřeba připojit externí vývěvu
    Režim měření podtlaku
    Ovladač MET/CAL
    Program Intecal
    Kalibrační list vydaný akreditovanou laboratoří (NVLAP)
    Sada pro montáž do panelu
    Sestava odlučovače kapalin
    Všeobecné technické údaje
    Displej TFT, VGA s aktivní matricí, 6,4″ (163 mm), rozlišení 640 x 480, 65 000 barev
    Teplota Provozní: 18 °C až 36 °C

    Skladovací: -20 °C až +70 °C

    Vlhkost 5 … 95 % R.H., nekondenzující
    Rozměry 178 mm x 419 mm x 483 mm (v x š x h)
    Napájení 90 až 260 V st., 50/60 Hz, 150 W
    Tlaková připojení 1/4″ NPT vnitřní závit
    Doba náběhu 2 až 3 hodiny; přístroj může být ponechán nepřetržitě zapnutý
    Pracovní médium Dusík nebo čistý suchý vzduch
