Digitální referenční tlakoměr Additel ADT681

logo D-Ex info@dex.cz | +420 541 423 211
  • Digitální referenční tlakoměr Additel ADT681

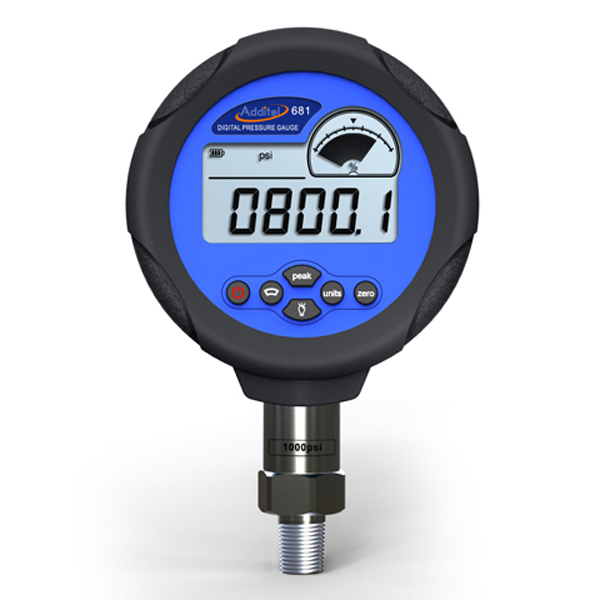

    Určeno do prostředí s nebezpečím výbuchu - Ex Digitální tlakoměr Additel ADT681 s ochranným návlekem

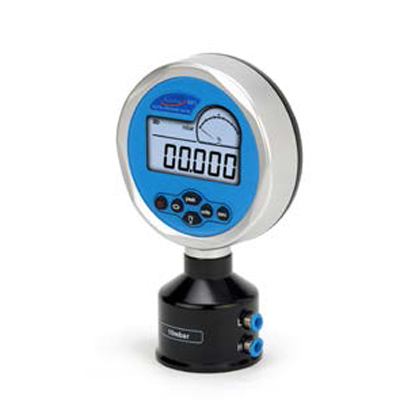

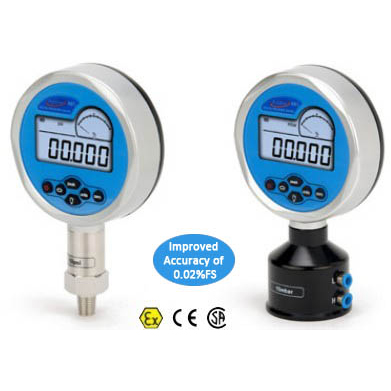

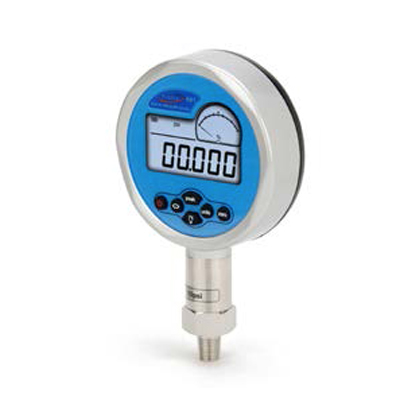

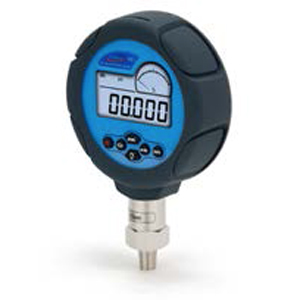

    Digitální tlakoměr Additel ADT681 s ochranným návlekemDigitální tlakoměry Additel ADT681Digitální diferenčmí tlakoměr Additel ADT681Digitální tlakoměr Additel ADT681 do paneluDigitální tlakoměr Additel ADT681
    Digitální tlakoměr Additel ADT681Digitální tlakoměr Additel ADT681

    Digitální tlakoměr pro přetlak, absolutní, barometrický, diferenční i kombinovaný tlak, jiskrově bezpečný

    Země původu - Země původu
    Země původu

    Additel specialista

    Daniel Beránek | +420 775 757 213 | dberanek@dex.cz
    • ikona parametru rozsahRozsah: -1 až 4200 bar
    • ikona parametru přesnostPřesnost: 0.02%, 0.05% FS nebo 0.1% RDG
    • ikona parametru komunikaceKomunikace: RS232
    • ikona parametru dataloggerDatalogger: 21 843 záznamů (každý záznam obsahuje datum, čas, tlak a teplotu)
    • ikona parametru prostředíProstředí: Krytí IP67 - Ponor do hlubky 1 metru vody (681IS)
    • ikona parametru ---Plná teplotní kompenzace
    • ikona parametru ---Model pro montáž do panelu
    • ikona parametru ---Certifikát ATEX a CSA US pro jiskrově bezpečné provedení(Additel 681IS)
    • ikona parametru ---Napájení z baterie 9V nebo síťového adaptéru (volitelné příslušenství)

    Navržen tak, aby vyhovoval Vašim potřebám

    S pokročilou mikroprocesorovou technologií, nejmodernějšími křemíkovými tlakovými snímači a velmi snadným používáním poskytují digitální tlakoměry řady 681 přesné a spolehlivé řešení pro širokou škálu tlakových aplikací. Pro dosažení nejlepšího výkonu je každý křemíkový snímač tlaku v měřících jednotkách před montáží speciálně stařen, testován a odstíněn. Každý snímač je také testován při několika teplotách prostředí (od -10°C do 50°C). S těmito testovacími daty se generují individuální koeficienty a ukládají se do měřícího přístroje, který charakterizuje jeho výkonnost v celém teplotně kompenzovaném rozsahu.

    Vlastnosti tlakoměru Additel 681

    Hledáte tlakoměr pro použití v prostředí s nebezpečím výbuchu? Model ADT 681 IS je určen pro měření tlaku v prostředí s nebezpečím výbuchu. IP67 znamená, že ADT 681 IS je odolný proti prachu a vodě (odolnost při ponoření do 1 metru vody).

    Tlakoměry Additel Vám nabízejí nejširší výběr senzorů na trhu. Ať už potřebujete nízkotlaké nebo vysokotlaké měření – společnost Additel nabízí senzory, které jsou od ± 2,5 mbar až do 4.200 barů (a vše mezi nimi).

    Pokud potřebujete tlakoměr namontovat do panelu, Additel ADT681-PB je nabízen s portem na zadní straně a pouzdrem, které je navrženo pro instalaci do panelu.

    Model 681-DL nabízí možnost záznamu dat (můžete nahrávat více než 21 000 záznamů). Každý záznam obsahuje údaje o datu, čase, tlaku a teplotě (nastavení intervalů volitelně od 1 do 99,999 sekund).
    Stáhněte si zaznamenaná data pomocí bezplatného softwaru Additel/Land nebo můžete zakoupit Additel/Log II pro protokolování a analýzu dat v reálném čase.

    Modely

    ADT681 – základní provedení
    ADT681-DL – základní model doplněn o funkci dataloggeru
    ADT681-PB – varianta určena pro montáž do panelu
    ADT 681 IS – provedení s certifikátem jiskrové bezpečnosti do prostředí s nebezpečím výbuchu hořlavých plynů, par a prachů v souladu s normou ČSN EN 60079-17 ed.3

    Typy tlakoměrů

    • GP – pro měření přetlaku
    • AP – pro měření absolutního tlaku
    • DP – pro měření diferenčního tlaku
    • BP – pro měření barometrického tlaku
    • CP – pro měření přetlaku i podtlaku

    Záznam dat

    Úložiště dat: 21 843 záznamů (každý záznam obsahuje datum, čas, tlak a teplotu)
    Počet záznamů: volitelný od 1 do 99,999 sekund

    Rozsah tlaku

    do 4.200 bar viz přehled rozsahů v záložce dokumentace

    Přesnost

    681 (IS)-02:         0,02% FS
    681 (IS)-05:         0,05% FS
    681 (IS)-10:         0,1% FS
    681 (IS)-20:         0,2% FS
    Typ 681-RD:        0% až 20% z rozsahu 0,02% FS
    20% až 110% z rozsahu 0,1% z odečtu
    vakuum 0,25% FS (pro ADT681-RD-CPX)

    pozn.: FS = představuje přesnost v plném rozsahu

    Displej

    Velký, dobře čitelný, 5-ti místný displej FSTN LCD s podsvícením
    Frekvence zobrazování: 3 měření za sekundu (výchozí nastavení)
    Nastavitelné od 10 odečtů za sekundu po 1 odečet za 10 sekund
    Výška numerického displeje: 16,5 mm
    Podobné zobrazení jako u analogového ukazatele, včetně kolísání tlaku, % indikace s grafem pro vizuální referenci, alarm nízké / vysoké hodnoty.

    Možnost volby z až 11 jednotek tlaku

    Pa, kPa, MPa, psi, bar, mbar, kgf/cm2, inH2O 4°C mmH2O 4°C, inHg 0°C, mmHg 0°C

    Prostředí

    Kompenzovaná teplota: -10°C to 50°C
    Pracovní teplota: -10°C to 50°C
    Skladovací teplota: -20°C to 70°C
    Vlhkost: <95%

    Připojení

    ¼ NPT male, ¼ BSP male, M20x1,5 male (pro tlak ≤1 000 bar)
    ¼ HP female* nebo ¼ HP male** (pro tlak ≥1 000 bar)
    * Autoclave F-250-C, 9/16″ – 18 UNF-2B
    ** Autoclave M-250-C, 9/16″ – 18 UNF-2A
    Testovací hadice Ø6 mm (diferenční měření tlaku)

    Na vyžádání je možné objednat i jiné druhy připojení.

    Vysvětlivky:
    Male – vnější závit
    Female – vnitřní závit
    HP – vysoký tlak (high pressure)
    BSP – trubkový závit (pro šroubované spojování potrubí pomocí fitinek)
    NPT – trubkový kuželový závit (pro těsnící šroubové spoje trubek)

    Napájení

    Baterie: jedna 9V alkalická baterie (je součástí dodávky)
    Životnost baterie:
    1. Režim vysokého výkonu: 320 h
    2. Režim nízkého výkonu: 300 h (10 odečtů/s), 600 h (3 odečty/s), nebo 4000 h (1 odečet/10s)
    Funkce auto-off: automatické vypnutí po 60 minutách auto-off; auto-off může být zakázáno
    Externí zdroj: 110/220V nabíjecí adaptér (volitelný – na objednávku)

    Provedení

    Tělo tlakoměru: slitina hliníku
    Vnitřní části: nerezová ocel 316L SS
    Rozměr: Ø110mm X 35mm hloubka (na panelu:  Ø140mm X 86)
    Hmotnost: 0.6kg

    Odolnost

    Stupeň ochrany: IP67 (pro ADT681 IS)
    Vibrace: 5g (20-2000 Hz)
    Odolnost nárazu: 100g/11ms

    Komunikace

    Sériová komunikace RS232
    * (Nepoužívejte konektor RS-232 v prostředí s nebezpečím výbuchu)

    Příslušenství (součást dodávky)

    • Ochranný návlek tlakoměru (s výjimkou tlakoměru určeného k montáži na panel)
    • 9V alkalická baterie
    • NITS – kalibrační list

    Záruka

    1 rok

    ilustrační obrázek aplikace Měření tlaku oleje v těžkých strojích

    Měření tlaku oleje v těžkých strojích

    Měření tlaku oleje v těžkých strojích dřevozpracujícího (či jiného těžkého průmyslu) je nezbytným prvkem pro udržení bezpečného a spolehlivého provozu. Tlak oleje slouží jako indikátor pro hladinu a proudění mazacího oleje v systému. Pokles tlaku může naznačovat nedostatek mazacího oleje, což může vést k přehřátí a poškození součástí. Na druhé straně, nárůst tlaku může být známkou blokace nebo závady v systému mazání. Proto je důležité měřit tlak oleje pravidelně a při jakékoliv změně okamžitě reagovat.

    Aplikace související s výrobcem Additel

    ilustrační obrázek aplikace Měření tlaku vody ve vodovodních systémech a nádržích

    Měření tlaku vody ve vodovodních systémech a nádržích

    Měření tlaku vody ve vodovodních systémech a nádržích je důležité pro zajištění optimálního provozu vodovodní sítě. Tlak vody v potrubí je nutné udržovat na správné úrovni, aby bylo zajištěno adekvátní zásobování vodou pro domácnosti a průmyslové podniky. Pro měření tlaku vody se využívají různé druhy tlakoměrů, které jsou umístěny přímo na potrubí nebo v nádržích. Tlakoměry mohou být digitální nebo analogové, ty však v poslední době spíše odeznívají a nahrazují se digitálními, které mohou měřit tlak vody v různých jednotkách a nabízí další funkce, jako sledování peaku (výkyvu tlaku max/min) nebo záznam hodnot tlaku.

    ilustrační obrázek aplikace Měření tlaku plynu v bioreaktoru

    Měření tlaku plynu v bioreaktoru

    Měření tlaku v bioreaktoru je důležitým procesem, který umožňuje monitorovat stav kultivace mikroorganismů a zajišťuje optimální podmínky pro růst buněk. Tlak v bioreaktoru se může lišit v závislosti na typu kultivace, objemu a typu bioreaktoru, ale obecně je nutné tlak udržovat na konstantní úrovni, aby byl zajištěn optimální průběh kultivace. Pro měření tlaku v bioreaktoru se používají různé senzory, jako jsou například přesné referenční tlakoměry Additel, nebo Bronkhorst EL-PRESS, který umí tlak i regulovat (otevřít ventil pro snížení tlaku). Tyto senzory jsou umístěny přímo v bioreaktoru a umožňují neustálé monitorování tlaku v reálném čase.

    ilustrační obrázek aplikace Kalibrace tonometrů

    Kalibrace tonometrů

    Správná funkce tonometrů, tedy přístrojů na měření tlaku krve je důležitá pro stanovení zdravotního stavu pacienta a jeho rizika pro vznik onemocnění srdce a cév. Správně nastavený tonometr je nutný pro přesné měření tlaku krve, což umožňuje lékařům posoudit, zda je pacient vystaven riziku vzniku kardiovaskulárních onemocnění.
