deltawaveC – přenosný ultrazvukový průtokoměr deltawaveC - portable clamp-on ultrasonic flowmeter
Univerzální upínací ultrazvukový průtokoměr pro kapaliny.
Systec Controls specialisté
- Teplota: -40…150 °C
- Rozsah průtoku: -30…30 m/s

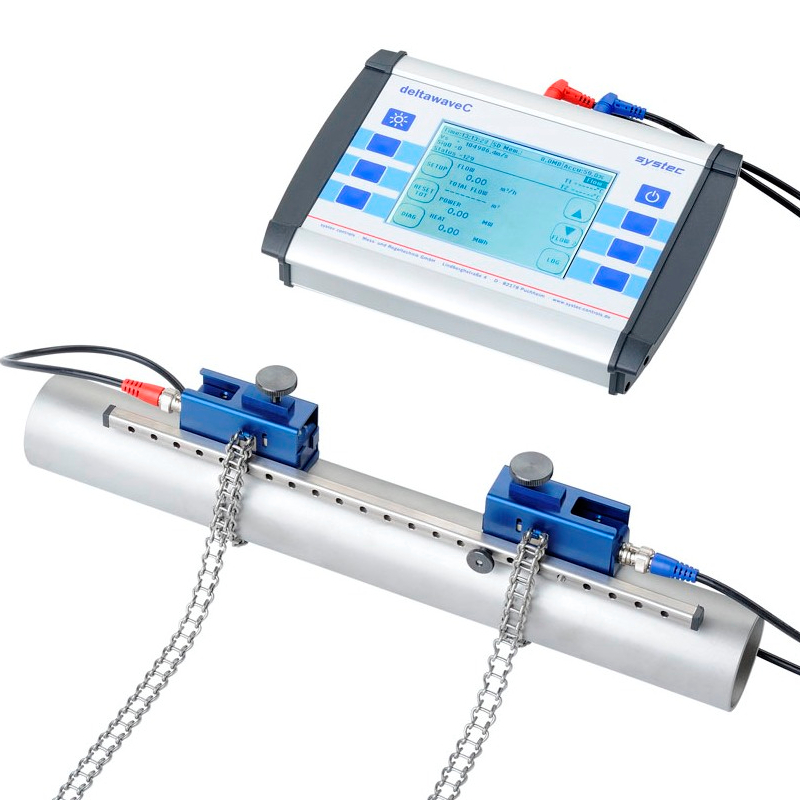

DeltawaveC používá k měření průtoku kapalin v potrubí vysoce přesnou metodu doby průchodu (time-of-flight). Velkou výhodou je připevnění ultrazvukových snímačů k vnější straně potrubí pomocí svorek. Není tedy nutné řezání nebo vrtání do potrubí, a tudíž nedochází ani k tlakovým ztrátám.
Popis
Měření se provádí pomocí extrémně přesné ultrazvukové metody doby průchodu. Při této metodě je velmi vysoká rychlost měření (typicky 50-150krát za sekundu). Takto vysoký počet měření lze provést díky využití moderního digitálního zpracování signálu. DeltawaveC-P je bez driftu a je velmi spolehlivý, dokonce i při sofistikovaných měřeních, kde kapalina obsahuje plyn nebo částice.
DeltawaveC šetří čas a náklady – připevnění pomocí svorek na technologii funguje:
- 100% bez kontaktu s kapalinou
- 100% bez opotřebení
- 100% bez úniku
- 100% hygienické
- 100% bez ztráty tlaku
Výstup

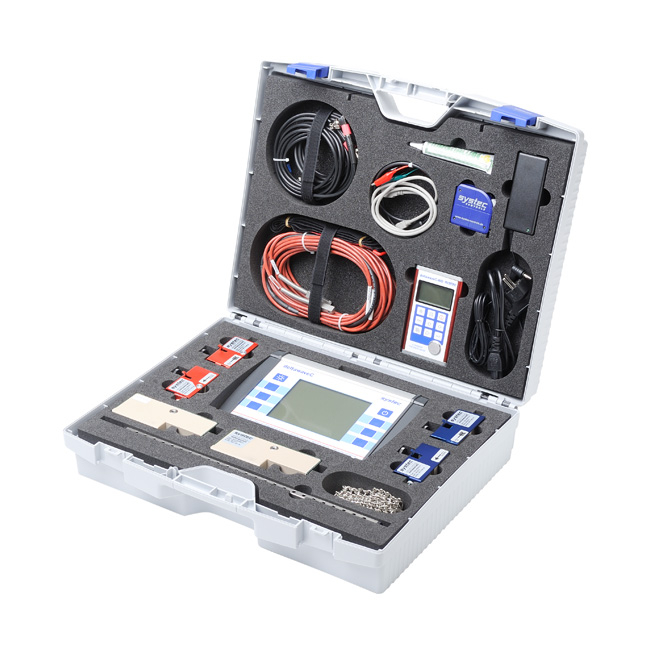

DeltawaveC se velmi snadno ovládá. Uživatelské rozhraní velkého grafického displeje je snadno použitelné i pro nezkušené uživatele. S novou možností rychlého nastavení lze měření průtoku nastavit za méně než minutu. Díky online textům nápovědy ani nebude nutné použití tištěné příručky při řešení každodenních úkolů. Robustní sada pro rychlou montáž zajišťuje přesnou, rychlou a stabilní montáž snímače. Díky tomu a faktu, že deltawaveC-P obsahuje datalogger a bateriové napájení, je ideálním přenosným průtokoměrem. Zařízení je přesné, bez driftu a robustní.
Použití
- elektrárny
- voda a kanalizace
- HVAC
- petrochemie
- potravinářský průmysl
Princip | ultrazvuková doba letu |
Měření tepla | včetně, senzory PT100 volitelné |
Velikosti potrubí | 10 .. 6 000 mm |
Montáž | bezkontaktní s kapalinou se svorkou na snímačích |
Rozsah průtoku | -30 … 30 m/s |
Měření | průtok, rychlost tekutiny, rychlost tepla |
Totalizér | objem, teplo |
Vstupy | 2x PT100 |
Záznamník dat | SD-Card (2 GB) |
Formát dat | *.csv |
Digitální komunikace | USB |
Zdroj napájení | baterie a napájení 90-230VAC |
Médium | kapaliny |
Teplota kapaliny | -40 …. 150°C |
