Popis

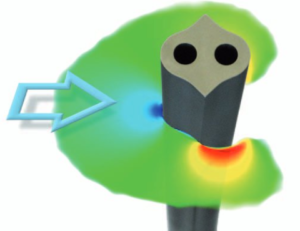

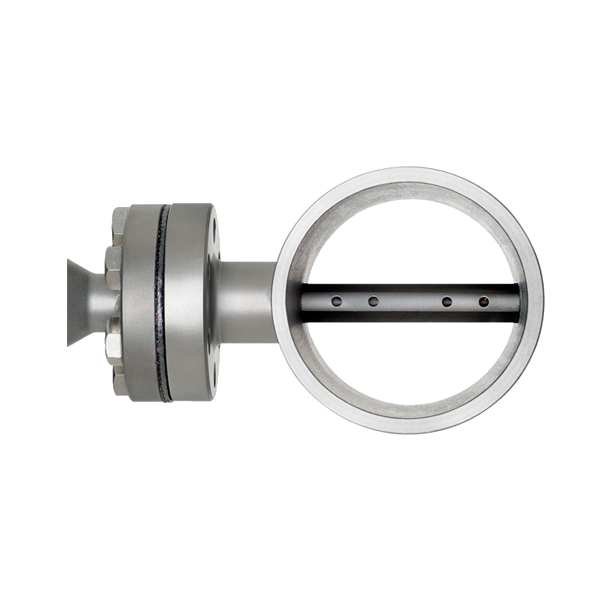

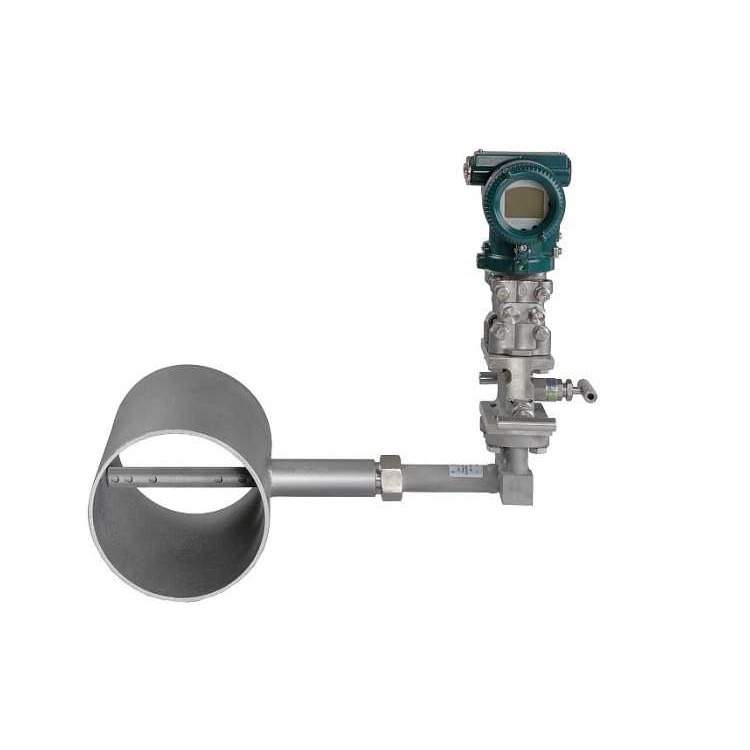

Pitotova trubice má za úkol vytvářet co nejvyšší možný diferenciální tlak, který by měl být vytvářen identicky podél celé sondy a nesmí vykazovat žádný drift bodu přerušení. Jen tak je možné dosáhnout přesného měření. Díky patentovanému aerodynamickému profilu se deltaflow úspěšně vyrovnává s touto obtížnou úlohou. Rychlost proudění směrem je směrem k odtrhovým hranám zrychlena přibližně o faktor 2,3, což zvyšuje diferenciální tlak. Kalibrační faktor sondy, tj. její rezistivní koeficient, silně ovlivňující výsledky měření průtoku, zůstává mimořádně konstantní. Tím se deltaflow stává jedinečným a dosahuje revolučních výsledků mezi Pitotovými trubicemi.

Ušetřete až 90 % času a nákladů na instalaci

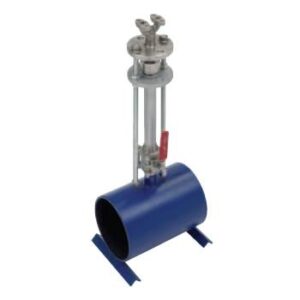

Pro instalaci vašeho deltaflow stačí jednoduše přivařit jeden čep. Není potřeba řezat potrubí ani trávit čas svařováním četných přírub. Deltaflow může být kompletně nainstalován během 1 až 2 hodin pro většinu aplikací! A protože je sonda lehká, montér si může poradit s instalací i těch největších kusů sám, bez použití těžké techniky. Není také potřeba složitých procedur pro vyrovnání, protože průtok může přicházet pod úhlem +/–10° bez vlivu na požadovanou přesnost.

Výstup

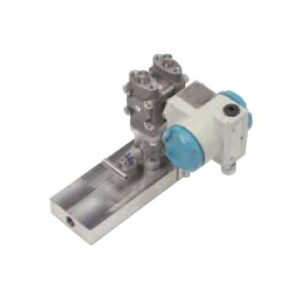

Deltaflow můžete objednat jako samotnou Pitotovu trubici pro instalaci vlastního převodníku nebo v kombinaci s multivariabilním převodníkem SYS-MMF. Ten měří nejen diferenční tlak, ale také absolutní tlak P1 a procesní teplotu prostřednictvím integrovaného snímače PT100. SYS-MMF pak interně vypočítává p&T kompenzovaný hmotnostní průtok (nebo standardní objemový průtok) pro plyny a páru. Jednodušším, kompaktnějším a levnějším způsobem lze jen stěží integrovat měření hmotnostního průtoku diferenciálního tlaku. SYS-MMF vysílá měřicí proudový signál přímo přes svůj výstup 4…20 mA HART nebo Modbus.

Použití

• chemický a petrochemický průmysl
• těžba ropy a zemního plynu
• energetická zařízení, turbíny a elektrárny
• vodohospodářství
