  • IN-FLOW Select, hmotnostní průtokoměr IN-FLOW INDUSTRIAL STYLE MASS FLOW METERS / CONTROLLERS FOR GAS

    Určeno do prostředí s nebezpečím výbuchu - Ex

    Přesný hmotnostní průtokoměr nebo regulátor průtoku IN-FLOW s odolným krytím IP65 vhodný i do nejnáročnějších aplikací včetně ATEX zóny 2 a 1.

    Země původu - Země původu
    Země původu

    Bronkhorst specialisté

    Anton Piják | +420 775 757 216 | apijak@dex.cz
    • ikona parametru rozsahRozsah: 0,014–0,7 mln/min až 8–1670 ln/min (Podle N2)
    • ikona parametru přesnostPřesnost: ±0,5% Rd plus ±0,1% FS
    • ikona parametru opakovatelnostOpakovatelnost: < 0,2 % RD
    • ikona parametru tlakTlak: 64 | 100 | 200 | 400 | 700 bar
    • ikona parametru materiálMateriál: Nerezová ocel 316L
    • ikona parametru krytíKrytí: IP65
    • ikona parametru komunikaceKomunikace: Analogová ( 0-5 (10) Vdc nebo 0 (4)-20 mA i digitální RS-232 s možností přidat CANopen®, DeviceNet™, EtherCAT®, PROFIBUS DP, PROFINET, Modbus RTU, ASCII nebo TCP/IP, EtherNet/IP, POWERLINK nebo FLOW-BUS
    • ikona parametru displejDisplej: Volitelná zobrazovací a ovládací jednotka BRIGHT

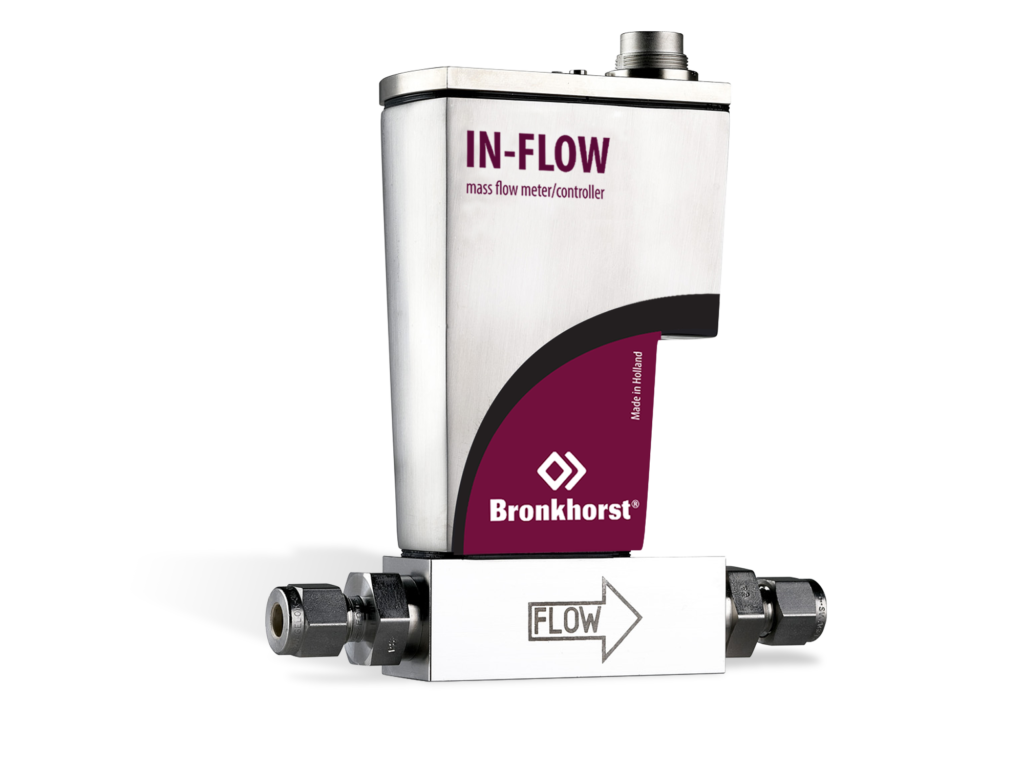

    Velice přesné hmotnostní průtokoměry IN-FLOW pracující na teplotním principu bypassovou metodou. Jsou dostupné v provedení s odolným, průmyslovým krytím IP65 (vodě vzdorné a prachu odolné). Přístroje mají volitelnou analogovou komunikaci + digitální komunikaci RS-232 v základním provedení. Volitelně jsou k dostání se sběrnicovým rozhraním.



    Všeobecná charakteristika

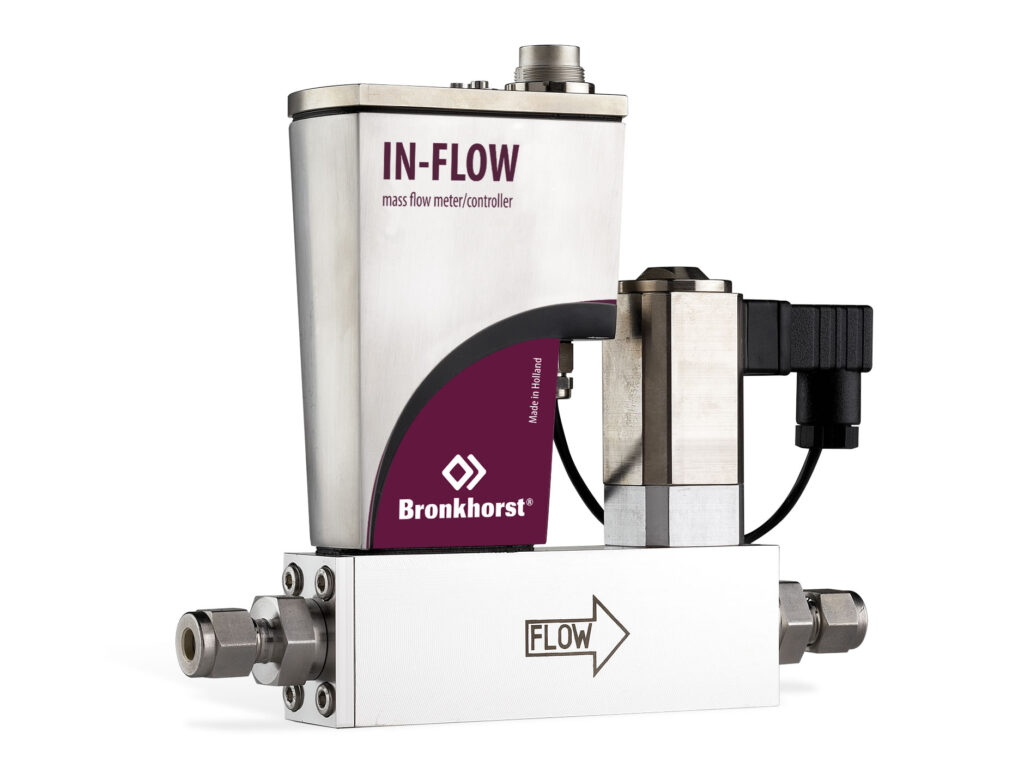

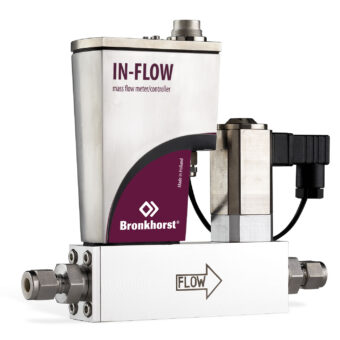

    Hmotnostní průtokoměr nebo regulátor IN-FLOW Select tvoří velmi přesné termické hmotnostní průtokoměry s modulární konstrukcí pro průmyslové použití. Připojením ventilu přes integrovanou PID regulaci vznikne stabilní regulátor průtoku. Ventily jsou standardně k dispozici v klidovém stavu uzavřeny a jsou k dispozici do hodnoty Kv = 6,0. Ventily mohou být dodávány také v klidovém stavu otevřeny. Při regulaci vysokého (diferenciálního) tlaku nám patentovaná konstrukce umožňuje řídit vysoký průtok nebo tlak až do 700 bar, což je na trhu unikátní.

    Digitální = Standardní

    Všechny modely IN-FLOW Select jsou vybaveny digitální PCB deskou, obsahující autodiagnostiku, alarm a počítadlo, digitální komunikaci a PID regulaci ventilu. Tyto digitální přístroje nabízejí výbornou flexibilitu pomocí „multibus“ konceptu, díky kterému mohou být vybaveny rozhraními DeviceNet™, PROFIBUS DP, Modbus nebo FLOW-BUS protokolem.

    Nastavitelný Multi-Gas/Multi-Range

    Přístroje IN-FLOW mohou být dodány s nastavitelnou funkcí MF/MR pro měření nebo regulaci více plynů jedním přístrojem. Díky tomu můžou uživatelé přenastavit své přístroje přímo na pracovišti, čímž ušetří čas (a peníze). Pro pohodlné užívání Bronkhorst zdarma nabízí softvér FlowTune, který u přístrojů s MF/MR umí přenastavit měření plynu nebo změnit rozsah měření.

    Vlastnosti

    • vysoká přesnost (standardně ±0,5% z odečtu plus ±0,1% z plného rozsahu)
    • rozsah v digitálním režimu až do 1:187,5
    • MF/MR funkce: použití pro více plynů
    • odolnost proti tlaku 64/100 bar (funkce MF/MR do 10 barů)
    • k dostání verze pro vysoký tlak (do 700 bar)
    • odolná, vodotěsná a prachuvzdorná konstrukce IP65
    • možnost pro ATEX pro zónu 2
    • analogová a digitální komunikace (RS232 nebo sběrnicové rozhraní)
    • možnost varianty pro vysoký průtok (do 11.000 m3n/h)

    Použití

    • pro měření průtoku plynu v potravinářství, chemickém a petrochemickém průmyslu, při kvasících procesech nebo v biotechnologi
    • měření spotřeby plynu v distribučních soustavách pro interní účely
    • systémy pro odběr vzorků ovzduší
    • vodíkové techniky
    • kontrola hoření

    Ochranné částicové filtry


    Ochranné částicové filtry



    technický list

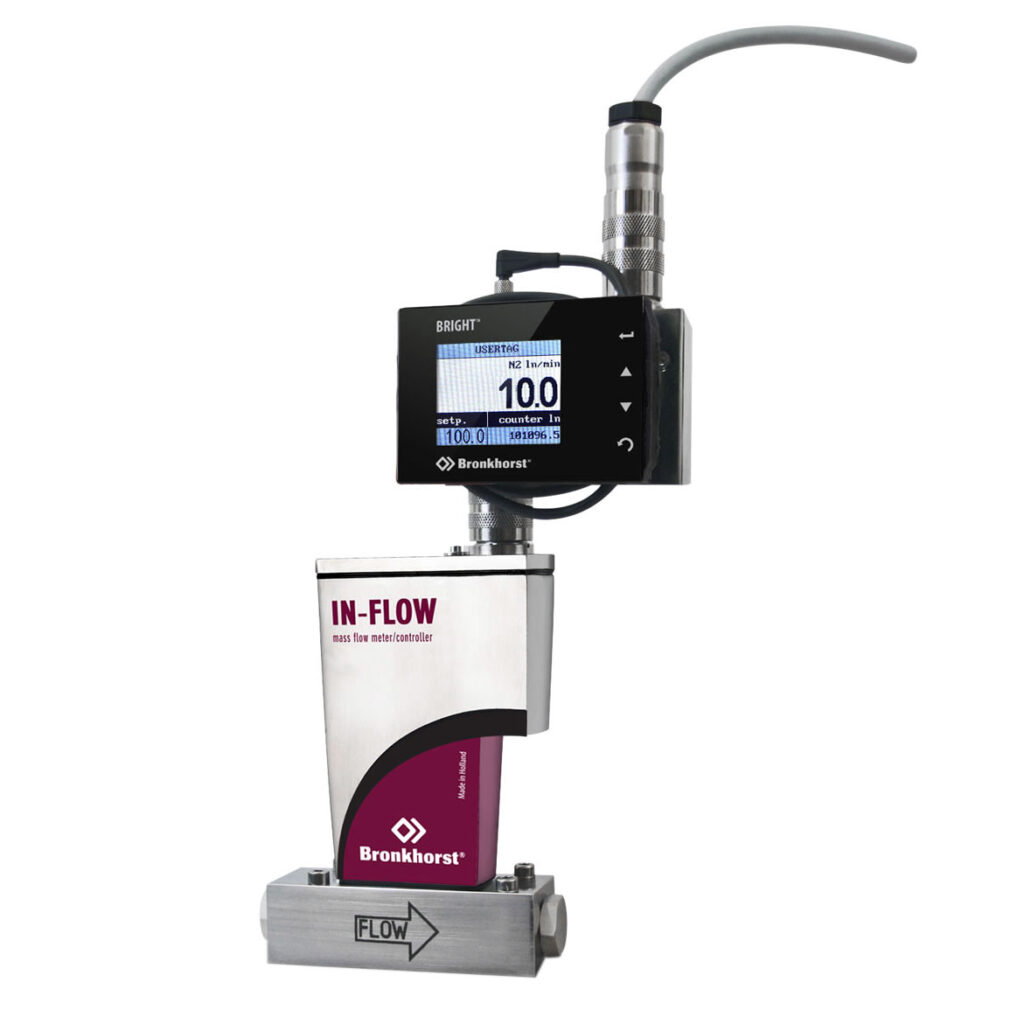

    IN-FLOW s displejem Bright


    Multifunkční display Bright



    brožura s technickými daty


    adaptár


    Síťový adaptér PiPS



    stručný manuál

    Nabídka servisních a kalibračních služeb

    Nabízené služby budou provedeny v autorizovaném servisu Bronkhorst v ČR.

    Služba  Cena

    Akreditovaná kalibrace hmotnostního průtokoměru do 250 ln/min N2

    Kalibrace podle interní metodiky SVCS KM 1.2002 (3x měření v pěti bodech – vzestupně, sestupně a vzestupně). Tento postup zaručuje odhalení téměř všech možných skrytých vad hmotnostních průtokoměrů. V případě odchylky mimo specifikaci výrobce průtokoměr automaticky nastavíme. Součástí je i tlaková zkouška a test těsnosti na heliovém hledači.

    Pozn.: U kalibrací nad 100 ln/min je nutné objednat i Inspekci přístroje.

    5 340 Kč

    Akreditovaná kalibrace hmotnostního průtokoměru do 500 ln/min N2

    Kalibrace podle interní metodiky SVCS KM 1.2002 (3x měření v pěti bodech – vzestupně, sestupně a vzestupně). Tento postup zaručuje odhalení téměř všech možných skrytých vad hmotnostních průtokoměrů. V případě odchylky mimo specifikaci výrobce průtokoměr automaticky nastavíme. Součástí je i tlaková zkouška a test těsnosti na heliovém hledači.

    Pozn.: U této služby je nutné objednat i Inspekci přístroje.

    7 240 Kč

    Akreditovaná kalibrace hmotnostního průtokoměru do 1000 ln/min N2

    Kalibrace podle interní metodiky SVCS KM 1.2002 (3x měření v pěti bodech – vzestupně, sestupně a vzestupně). Tento postup zaručuje odhalení téměř všech možných skrytých vad hmotnostních průtokoměrů. V případě odchylky mimo specifikaci výrobce průtokoměr automaticky nastavíme. Součástí je i tlaková zkouška a test těsnosti na heliovém hledači.

    Pozn.: U této služby je nutné objednat i Inspekci přístroje.

    9 980 Kč

    Neakreditovaná kalibrace hmotnostního průtokoměru do 250 ln/min N2

    Standartní kalibrace – 1x měření v pěti bodech. Ekonomická varianta zajištění přesnosti průtokoměrů. V případě odchylky mimo specifikaci výrobce průtokoměr automaticky nastavíme. Součástí je i tlaková zkouška a test těsnosti na heliovém hledači.

    Pozn.: U kalibrací nad 100 ln/min je nutné objednat i Inspekci přístroje.

    3 750 Kč

    Neakreditovaná kalibrace hmotnostního průtokoměru do 500 ln/min N2

    Standartní kalibrace – 1x měření v pěti bodech. Ekonomická varianta zajištění přesnosti průtokoměrů. V případě odchylky mimo specifikaci výrobce průtokoměr automaticky nastavíme. Součástí je i tlaková zkouška a test těsnosti na heliovém hledači.

    Pozn.: U této služby je nutné objednat i Inspekci přístroje.

    5 790 Kč

    Neakreditovaná kalibrace hmotnostního průtokoměru do 1000 ln/min N2

    Standartní kalibrace – 1x měření v pěti bodech. Ekonomická varianta zajištění přesnosti průtokoměrů. V případě odchylky mimo specifikaci výrobce průtokoměr automaticky nastavíme. Součástí je i tlaková zkouška a test těsnosti na heliovém hledači.

    Pozn.: U této služby je nutné objednat i Inspekci přístroje.

    8 210 Kč

    Vstupní měření („as found“ kalibrace)

    Srovnávací měření dodávané jako příloha ke kalibračnímu protokolu. Slouží pro určení velikosti odchylky před nastavením.

    Pozn.: Provádíme jen na požádání. Tuto službu lze objednat jen s kalibrací.

    515 Kč

    Inspekce hmotnostního regulátoru průtoku (MFC)

    Rozebrání přístroje, kontrola vnitřních částí, nastavení ventilu, smontování. Inspekci doporučuje většina výrobců průtokoměrů dělat před každou kalibrací, protože i drobné nečistoty uvnitř průtokoměru můžou značně ovlivnit jeho přesnost. Cena je včetně sady Vitonových těsnění. Jiné těsnící materiály a další případné náhradní díly účtujeme zvlášť.

    2520  Kč

    Inspekce hmotnostního průtokoměru (MFM)

    Rozebrání přístroje, kontrola vnitřních částí, smontování. Inspekci doporučuje většina výrobců průtokoměrů dělat před každou kalibrací, protože i drobné nečistoty uvnitř průtokoměru můžou ovlivnit jeho přesnost. Cena je včetně sady Vitonových těsnění.

    Pozn.: Jiné těsnící materiály a další případné náhradní díly účtujeme zvlášť.

    1620 Kč

    Čištění v ultrazvukové lázni

    Čištění provádíme v případě zanešení průtokoměru, nebo je-li pro jeho provoz nutná dekontaminace. Po čištění zaručujeme maximální čistotu.

    Pozn.: Tuto službu nelze objednat samostatně bez inspekce.

    945 Kč

     Změna rozsahu MFC Bronkhorst do 250 ln/min

    V ceně je zahrnuta inspekce, akreditovaná kalibrace a potřebné náhradní díly.

     9 435 Kč

    Změna rozsahu MFM Bronkhorst do 250 ln/min

    V ceně je zahrnuta inspekce, akreditovaná kalibrace a potřebné náhradní díly.

     7 960 Kč

    Změna rozsahu MFC Bronkhorst do 250 ln/min

    V ceně je zahrnuta inspekce, neakreditovaná kalibrace a potřebné náhradní díly.

     7 845 Kč

    Změna rozsahu MFM Bronkhorst do 250 ln/min

    V ceně je zahrnuta inspekce, neakreditovaná kalibrace a potřebné náhradní díly.

     6 370 Kč

     1 hod práce technika

    Při opravách nad rámec výše uvedených služeb, nebo jiných pracích.

     945 Kč
    Náhradní díly Podle ceníku dodavatelů
    Ceny jsou uvedeny bez DPH a dopravy.
