ES-FLOW, ultrazvukový průtokoměr ES-FLOW™ LOW FLOW ULTRASONIC FLOW METERS / CONTROLLERS
Ultrazvukový průtokoměr nebo regulátor malých průtoků kapalin s univerzálním použitím pro jakoukoliv kapalinu a nízkou tlakovou ztrátou.
Bronkhorst specialisté
- Rozsah: 2–100 ml/min až 1500 ml/min
- Přesnost: ≤ ±0,8% Rd ± ≤ 0,4 ml/min
- Opakovatelnost: ≤ 0,1% Rd ± 0,05 ml/min
- Tlak: 10 | 100 bar
- Materiál: Nerezová ocel 316L
- Krytí: IP66 a IP67
- Komunikace: Analogová 0-5 (10) Vdc nebo 0 (4)-20 mA i digitální RS-232 s možností přidat PROFIBUS DP, CANopen®, DeviceNet™, PROFINET, EtherCAT®, Modbus RTU, ASCII nebo TCP/IP, EtherNet/IP, POWERLINK, FLOW-BUS
- Displej: Vestavěný displej s ovládáním, lze zvolit variantu bez
ES-FLOW je nová řada ultrazvukových průtokoměrů a regulátorů průtoku od nizozemského výrobce Bronkhorst.
Jedná se ultrazvukový objemový průtokoměr pro měření nebo regulaci malých průtoků kapalin v nastavitelných rozsazích od 2 ml/min do 1500 ml/min.
Provozní tlak až do 100 bar (g).
Přesnost: ±1 % z odečtu plus ± 1 ml/min.
Mezi největší přednosti tohoto ultrazvukového průtokoměru patří:
- nejnižší rozsahy průtoku na trhu s ultrazvukovým principem, možnost přenastavení rozsahu přímo na pracovišti bez nutnosti odpojení od média
- široký rozsah měření
- integrovaný displej
- vhodnost použití i pro nekonduktivní kapaliny
- velice malý vnitřní objem a nulový mrtvý objem
- odolné krytí IP67
- doplňkový výstup měření teploty média
- výborná opakovatelnost a dlouhodobá stabilita
- minimalizování odstávky: není vyžadována žádná rekalibrace při změně média

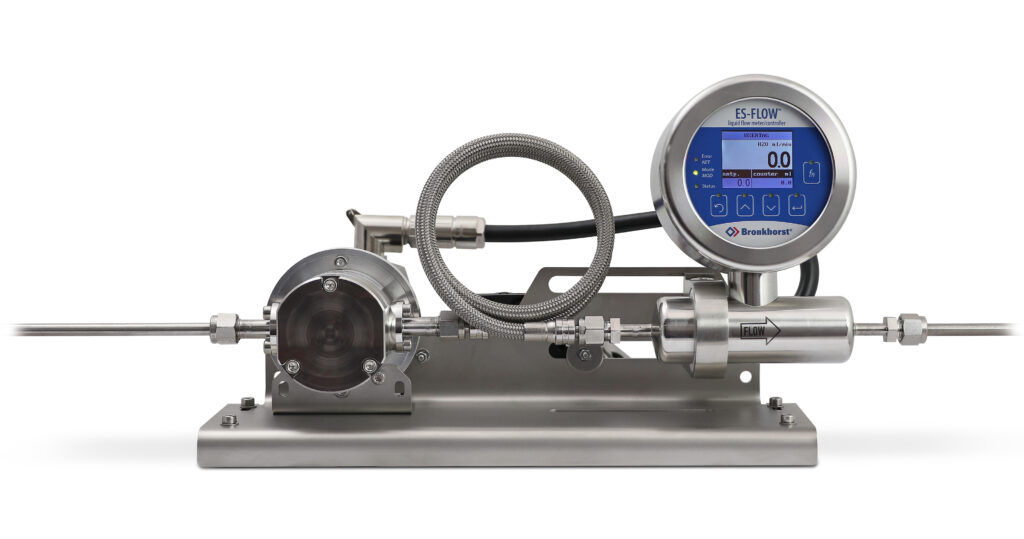

- integrovaná PID regulace pro ovládání regulačního ventilu nebo čerpadla
- procesní uchycení pomocí hygienických přírub tri-clamp nebo kompresním šroubením
- objemový průtokoměr, pro měření hmotnostního průtoku je vhodný Bronkhorst mini CORI-FLOW
