  • EL-FLOW Prestige, všestranný hmotnostní průtokoměr EL-FLOW Prestige Mass Flow Meters / Controllers for gases

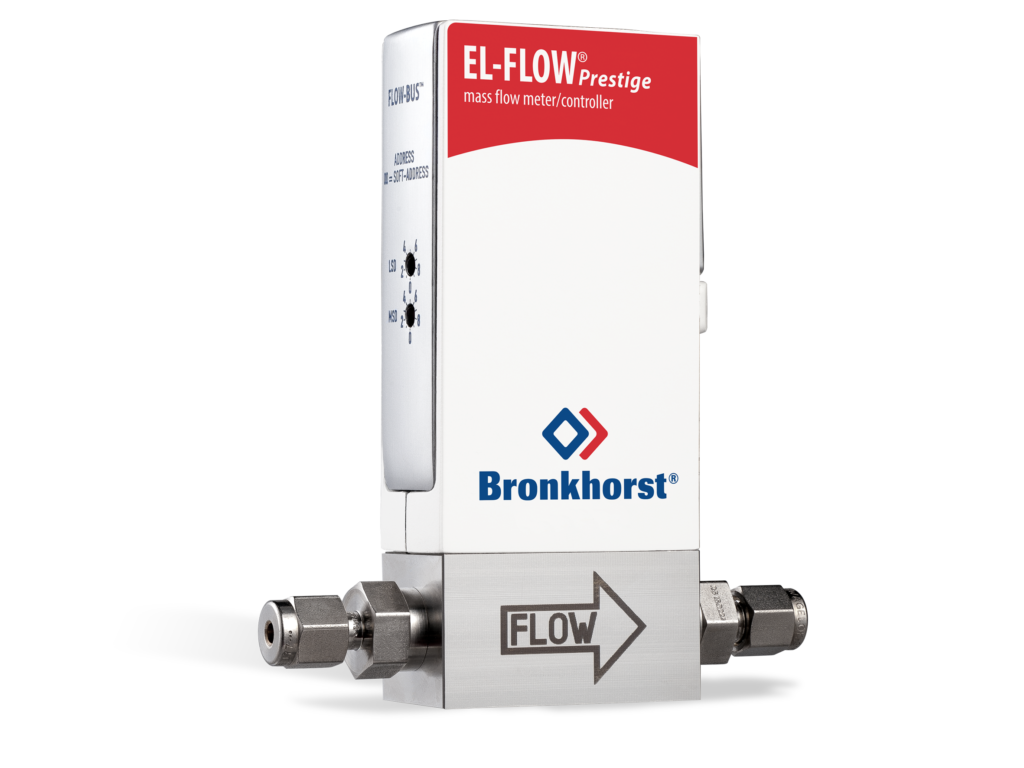

    Univerzální hmotnostní průtokoměr plynu EL-FLOW Prestige

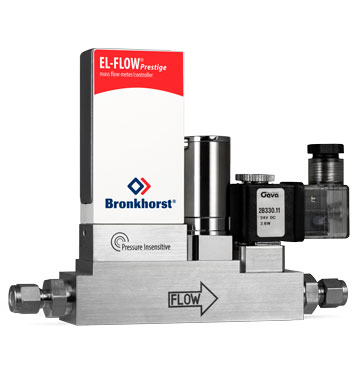

    Univerzální hmotnostní průtokoměr EL-FLOW PrestigeUniverzální hmotnostní průtokoměr plynu EL-FLOW Prestige s displejem BrightHmotnostní regulátor průtoku EL-FLOW Prestige s tlakovou kompenzací a shut-ff ventilemMožnosti digitálních komunikačních rozhraní

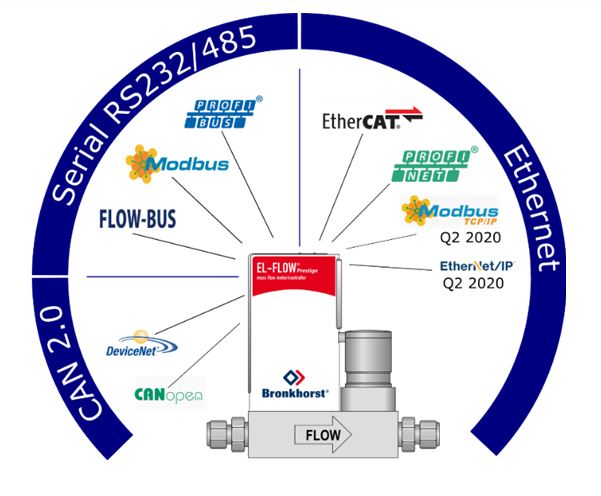

    Možnosti digitálních komunikačních rozhraní

    Nejmodernější a nejvšestrannější hmotnostní průtokoměr a regulátor, který je na trhu k dostání a který lze použít na více různých aplikací.

    Země původu - Země původu
    Země původu

    Bronkhorst specialisté

    Anton Piják | +420 775 757 216 | apijak@dex.cz
    • ikona parametru rozsahRozsah: 0,014–0,7 mln/min až 2–100 ln/min (podle N2)
    • ikona parametru přesnostPřesnost: ± 0,5 % RD | ±0,1 % FS
    • ikona parametru opakovatelnostOpakovatelnost: < 0,2 % RD
    • ikona parametru tlakTlak: 10 | 64 | 100 bar
    • ikona parametru materiálMateriál: Nerezová ocel 316L
    • ikona parametru krytíKrytí: IP40
    • ikona parametru komunikaceKomunikace: Analogová 0-5 (10) Vdc nebo 0 (4)-20 mA i digitální RS-232 s možností přidat PROFIBUS DP, CANopen®, DeviceNet™, PROFINET, EtherCAT®, Modbus RTU, ASCII nebo TCP/IP, EtherNet/IP, POWERLINK, FLOW-BUS

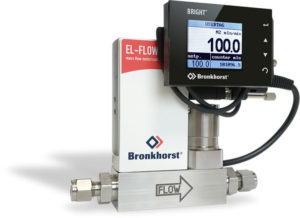

    • ikona parametru displejDisplej: Volitelná zobrazovací a ovládací jednotka BRIGHT

    EL-FLOW Prestige představuje poslední generaci termických hmotnostních průtokoměrů a regulátorů průtoku plynu s přelomovou všestranností a jednoduchým ovládáním. Hlavní výhodou těchto průtokoměrů a regulátorů je další posun v oblasti zpracování signálu a vysoce stabilní režim řízení průtoku, který je prakticky odolný vůči rušení z procesu.

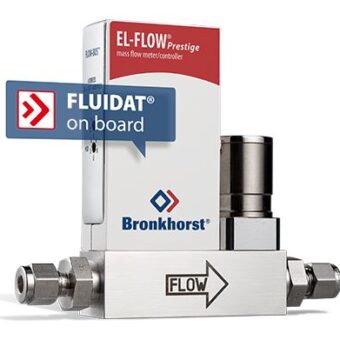

    Přístroj je vybaven databází Fluidat, která obsahuje 100 přednastavených plynů a její model umožňuje uživateli nastavovat vlastní plyny a směsi. Flexibilitu nalezneme i ve změnách rozsahu, který lze libovolně měnit od 40 % do 120 % nominálního průtoku. Pokud nestačí základní těsnění Viton, lze při použití agresivnějších plynů přístroj vybavit odolnějším těsnícím materiálem jako je EPDM nebo Kalrez včetně FDA schválených verzí.

    Všestrannost tohoto hmotnostního průtokoměru nebo regulátoru zakončuje volitelnost různých rozměrů a typů šroubení, přes které je přístroj připojen k vašemu procesu.

    Výhody EL-FLOW Prestige:
    Inovovaný senzor:

    • přesná teplotní a tlakové korekce
    • vyšší linearita měření
    • vyšší tolerance náklonu
    • univerzální hmotnostní průtokoměr pro širokou škálu použití

    Nové laminární prvky:

    • zdokonalené dělení plynu pro senzor

    Vylepšený regulační ventil:

    • delší životnost
    • vynikající dynamické chování

    Nová elektronika:

    • možnost upravit rozsah přístroje od 40 % do 120 % nominální hodnoty
    • variabilní algoritmus kontroly průtoku
    • vestavěná inteligence
    • nižší spotřeba
    • volitelně nastavitelný pin 5
    • možnost měřit 25 různých plynů nebo směs těchto plynů jedním přístrojem

    Ochranné částicové filtry pro hmotnostní průtokoměr


    Ochranné částicové filtry



    technický list


    Univerzální hmotnostní průtokoměr Prestige


    Multifunkční display Bright



    brožura s technickými daty


    adaptár


    Síťový adaptér PiPS



    stručný manuál

    Nabídka servisních a kalibračních služeb

    Nabízené služby budou provedeny v autorizovaném servisu Bronkhorst v ČR.

    Služba  Cena

    Akreditovaná kalibrace hmotnostního průtokoměru do 250 ln/min N2

    Kalibrace podle interní metodiky SVCS KM 1.2002 (3x měření v pěti bodech – vzestupně, sestupně a vzestupně). Tento postup zaručuje odhalení téměř všech možných skrytých vad hmotnostních průtokoměrů. V případě odchylky mimo specifikaci výrobce průtokoměr automaticky nastavíme. Součástí je i tlaková zkouška a test těsnosti na heliovém hledači.

    Pozn.: U kalibrací nad 100 ln/min je nutné objednat i Inspekci přístroje.

    5 340 Kč

    Akreditovaná kalibrace hmotnostního průtokoměru do 500 ln/min N2

    Kalibrace podle interní metodiky SVCS KM 1.2002 (3x měření v pěti bodech – vzestupně, sestupně a vzestupně). Tento postup zaručuje odhalení téměř všech možných skrytých vad hmotnostních průtokoměrů. V případě odchylky mimo specifikaci výrobce průtokoměr automaticky nastavíme. Součástí je i tlaková zkouška a test těsnosti na heliovém hledači.

    Pozn.: U této služby je nutné objednat i Inspekci přístroje.

    7 240 Kč

    Akreditovaná kalibrace hmotnostního průtokoměru do 1000 ln/min N2

    Kalibrace podle interní metodiky SVCS KM 1.2002 (3x měření v pěti bodech – vzestupně, sestupně a vzestupně). Tento postup zaručuje odhalení téměř všech možných skrytých vad hmotnostních průtokoměrů. V případě odchylky mimo specifikaci výrobce průtokoměr automaticky nastavíme. Součástí je i tlaková zkouška a test těsnosti na heliovém hledači.

    Pozn.: U této služby je nutné objednat i Inspekci přístroje.

    9 980 Kč

    Neakreditovaná kalibrace hmotnostního průtokoměru do 250 ln/min N2

    Standartní kalibrace – 1x měření v pěti bodech. Ekonomická varianta zajištění přesnosti průtokoměrů. V případě odchylky mimo specifikaci výrobce průtokoměr automaticky nastavíme. Součástí je i tlaková zkouška a test těsnosti na heliovém hledači.

    Pozn.: U kalibrací nad 100 ln/min je nutné objednat i Inspekci přístroje.

    3 750 Kč

    Neakreditovaná kalibrace hmotnostního průtokoměru do 500 ln/min N2

    Standartní kalibrace – 1x měření v pěti bodech. Ekonomická varianta zajištění přesnosti průtokoměrů. V případě odchylky mimo specifikaci výrobce průtokoměr automaticky nastavíme. Součástí je i tlaková zkouška a test těsnosti na heliovém hledači.

    Pozn.: U této služby je nutné objednat i Inspekci přístroje.

    5 790 Kč

    Neakreditovaná kalibrace hmotnostního průtokoměru do 1000 ln/min N2

    Standartní kalibrace – 1x měření v pěti bodech. Ekonomická varianta zajištění přesnosti průtokoměrů. V případě odchylky mimo specifikaci výrobce průtokoměr automaticky nastavíme. Součástí je i tlaková zkouška a test těsnosti na heliovém hledači.

    Pozn.: U této služby je nutné objednat i Inspekci přístroje.

    8 210 Kč

    Vstupní měření („as found“ kalibrace)

    Srovnávací měření dodávané jako příloha ke kalibračnímu protokolu. Slouží pro určení velikosti odchylky před nastavením.

    Pozn.: Provádíme jen na požádání. Tuto službu lze objednat jen s kalibrací.

    515 Kč

    Inspekce hmotnostního regulátoru průtoku (MFC)

    Rozebrání přístroje, kontrola vnitřních částí, nastavení ventilu, smontování. Inspekci doporučuje většina výrobců průtokoměrů dělat před každou kalibrací, protože i drobné nečistoty uvnitř průtokoměru můžou značně ovlivnit jeho přesnost. Cena je včetně sady Vitonových těsnění. Jiné těsnící materiály a další případné náhradní díly účtujeme zvlášť.

    2520  Kč

    Inspekce hmotnostního průtokoměru (MFM)

    Rozebrání přístroje, kontrola vnitřních částí, smontování. Inspekci doporučuje většina výrobců průtokoměrů dělat před každou kalibrací, protože i drobné nečistoty uvnitř průtokoměru můžou ovlivnit jeho přesnost. Cena je včetně sady Vitonových těsnění.

    Pozn.: Jiné těsnící materiály a další případné náhradní díly účtujeme zvlášť.

    1620 Kč

    Čištění v ultrazvukové lázni

    Čištění provádíme v případě zanešení průtokoměru, nebo je-li pro jeho provoz nutná dekontaminace. Po čištění zaručujeme maximální čistotu.

    Pozn.: Tuto službu nelze objednat samostatně bez inspekce.

    945 Kč

     Změna rozsahu MFC Bronkhorst do 250 ln/min

    V ceně je zahrnuta inspekce, akreditovaná kalibrace a potřebné náhradní díly.

     9 435 Kč

    Změna rozsahu MFM Bronkhorst do 250 ln/min

    V ceně je zahrnuta inspekce, akreditovaná kalibrace a potřebné náhradní díly.

     7 960 Kč

    Změna rozsahu MFC Bronkhorst do 250 ln/min

    V ceně je zahrnuta inspekce, neakreditovaná kalibrace a potřebné náhradní díly.

     7 845 Kč

    Změna rozsahu MFM Bronkhorst do 250 ln/min

    V ceně je zahrnuta inspekce, neakreditovaná kalibrace a potřebné náhradní díly.

     6 370 Kč

     1 hod práce technika

    Při opravách nad rámec výše uvedených služeb, nebo jiných pracích.

     945 Kč
    Náhradní díly Podle ceníku dodavatelů
    Ceny jsou uvedeny bez DPH a dopravy.
