EL-FLOW Base, regulátor hmotnostního průtoku plynu

logo D-Ex info@dex.cz | +420 541 423 211
  • EL-FLOW Base, regulátor hmotnostního průtoku plynu EL-FLOW® BASE MASS FLOW CONTROLLERS FOR GASES

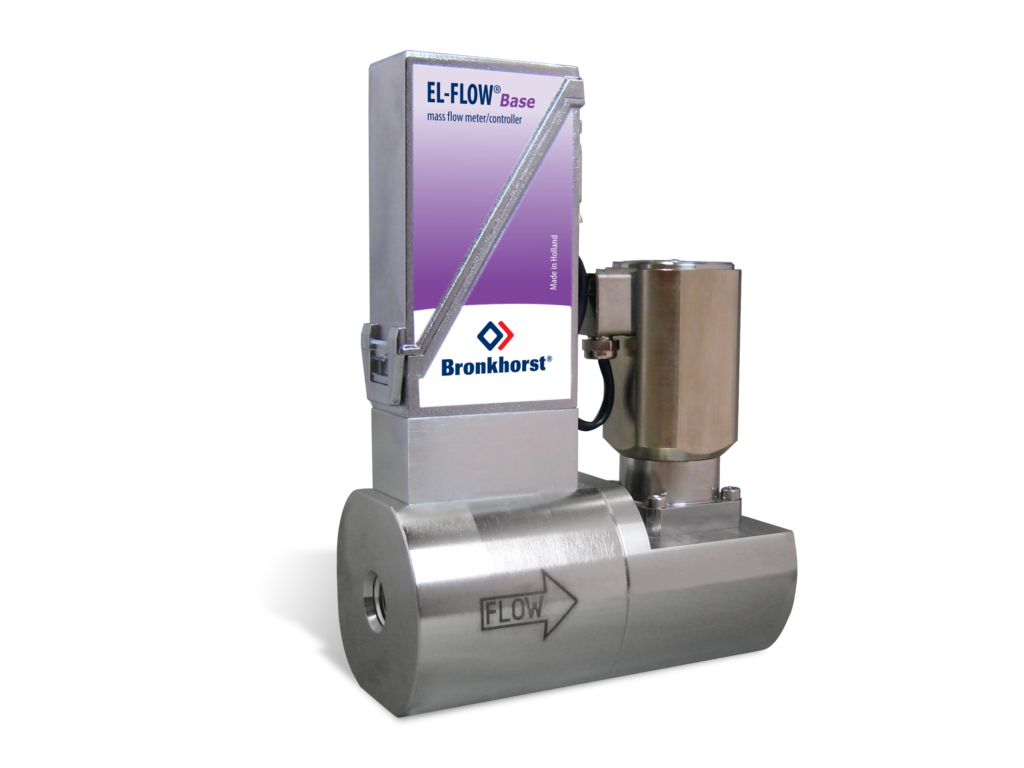

    Regulátor hmotnostního průtoku EL-FLOW Base
    Regulátor hmotnostního průtoku
    Regulátor hmotnostního průtoku

    Základní regulátor hmotnostního průtoku plynu.
    Díky termickému principu lze regulátor použít na jakýkoliv plyn nebo směs.

    Země původu - Země původu
    Země původu

    Bronkhorst specialisté

    Anton Piják | +420 775 757 216 | apijak@dex.cz
    • ikona parametru rozsahRozsah: 0,16–8 mln/min až 4–200 ln/min (podle N2)
    • ikona parametru přesnostPřesnost: ± 1 % FS
    • ikona parametru opakovatelnostOpakovatelnost: < 0,2 % RD
    • ikona parametru tlakTlak: 10 bar
    • ikona parametru materiálMateriál: Nerezová ocel 316L
    • ikona parametru krytíKrytí: IP40
    • ikona parametru komunikaceKomunikace: Analogová ( 0-5 (10) Vdc nebo 0 (4)-20 mA i digitální RS-232 s možností přidat Modbus-RTU nebo -ASCII
    • ikona parametru displejDisplej: Volitelná zobrazovací a ovládací jednotka BRIGHT

    Základní verze laboratorního regulátoru hmotnostního průtoku plynu pracují na teplotním principu bypassovou metodou. Přístroje mají standardně volitelnou analogovou komunikaci, digitální rozhraní RS232 a Modbus RTU

    Alternativou je přesnější regulátor hmotnostního průtoku pro univerzálnější použití, který lze pomocí dodaného softwaru přenastavit přímo na pracovišti – EL-FLOW Prestige.

    Výhody

    • Přesné měření hmotnostního průtoku a jeho případná regulace
    • Spolehlivý bypassový senzor
    • Rychlá odezva, výborná opakovatelnost
    • V podstatě nezávislý na teplotě a tlaku
    • Levné řešení

    Ochranné částicové filtry pro regulátor hmotnostního průtoku


    Ochranné částicové filtry



    technický list


    Regulátor hmotnostního průtoku s displejem Bright


    Multifunkční display Bright



    brožura s technickými daty


    adaptár


    Síťový adaptér PiPS



    stručný manuál

    Nabídka servisních a kalibračních služeb

    Nabízené služby budou provedeny v autorizovaném servisu Bronkhorst v ČR.

    Služba  Cena

    Akreditovaná kalibrace hmotnostního průtokoměru do 250 ln/min N2

    Kalibrace podle interní metodiky SVCS KM 1.2002 (3x měření v pěti bodech – vzestupně, sestupně a vzestupně). Tento postup zaručuje odhalení téměř všech možných skrytých vad hmotnostních průtokoměrů. V případě odchylky mimo specifikaci výrobce průtokoměr automaticky nastavíme. Součástí je i tlaková zkouška a test těsnosti na heliovém hledači.

    Pozn.: U kalibrací nad 100 ln/min je nutné objednat i Inspekci přístroje.

    5 340 Kč

    Akreditovaná kalibrace hmotnostního průtokoměru do 500 ln/min N2

    Kalibrace podle interní metodiky SVCS KM 1.2002 (3x měření v pěti bodech – vzestupně, sestupně a vzestupně). Tento postup zaručuje odhalení téměř všech možných skrytých vad hmotnostních průtokoměrů. V případě odchylky mimo specifikaci výrobce průtokoměr automaticky nastavíme. Součástí je i tlaková zkouška a test těsnosti na heliovém hledači.

    Pozn.: U této služby je nutné objednat i Inspekci přístroje.

    7 240 Kč

    Akreditovaná kalibrace hmotnostního průtokoměru do 1000 ln/min N2

    Kalibrace podle interní metodiky SVCS KM 1.2002 (3x měření v pěti bodech – vzestupně, sestupně a vzestupně). Tento postup zaručuje odhalení téměř všech možných skrytých vad hmotnostních průtokoměrů. V případě odchylky mimo specifikaci výrobce průtokoměr automaticky nastavíme. Součástí je i tlaková zkouška a test těsnosti na heliovém hledači.

    Pozn.: U této služby je nutné objednat i Inspekci přístroje.

    9 980 Kč

    Neakreditovaná kalibrace hmotnostního průtokoměru do 250 ln/min N2

    Standartní kalibrace – 1x měření v pěti bodech. Ekonomická varianta zajištění přesnosti průtokoměrů. V případě odchylky mimo specifikaci výrobce průtokoměr automaticky nastavíme. Součástí je i tlaková zkouška a test těsnosti na heliovém hledači.

    Pozn.: U kalibrací nad 100 ln/min je nutné objednat i Inspekci přístroje.

    3 750 Kč

    Neakreditovaná kalibrace hmotnostního průtokoměru do 500 ln/min N2

    Standartní kalibrace – 1x měření v pěti bodech. Ekonomická varianta zajištění přesnosti průtokoměrů. V případě odchylky mimo specifikaci výrobce průtokoměr automaticky nastavíme. Součástí je i tlaková zkouška a test těsnosti na heliovém hledači.

    Pozn.: U této služby je nutné objednat i Inspekci přístroje.

    5 790 Kč

    Neakreditovaná kalibrace hmotnostního průtokoměru do 1000 ln/min N2

    Standartní kalibrace – 1x měření v pěti bodech. Ekonomická varianta zajištění přesnosti průtokoměrů. V případě odchylky mimo specifikaci výrobce průtokoměr automaticky nastavíme. Součástí je i tlaková zkouška a test těsnosti na heliovém hledači.

    Pozn.: U této služby je nutné objednat i Inspekci přístroje.

    8 210 Kč

    Vstupní měření („as found“ kalibrace)

    Srovnávací měření dodávané jako příloha ke kalibračnímu protokolu. Slouží pro určení velikosti odchylky před nastavením.

    Pozn.: Provádíme jen na požádání. Tuto službu lze objednat jen s kalibrací.

    515 Kč

    Inspekce hmotnostního regulátoru průtoku (MFC)

    Rozebrání přístroje, kontrola vnitřních částí, nastavení ventilu, smontování. Inspekci doporučuje většina výrobců průtokoměrů dělat před každou kalibrací, protože i drobné nečistoty uvnitř průtokoměru můžou značně ovlivnit jeho přesnost. Cena je včetně sady Vitonových těsnění. Jiné těsnící materiály a další případné náhradní díly účtujeme zvlášť.

    2520  Kč

    Inspekce hmotnostního průtokoměru (MFM)

    Rozebrání přístroje, kontrola vnitřních částí, smontování. Inspekci doporučuje většina výrobců průtokoměrů dělat před každou kalibrací, protože i drobné nečistoty uvnitř průtokoměru můžou ovlivnit jeho přesnost. Cena je včetně sady Vitonových těsnění.

    Pozn.: Jiné těsnící materiály a další případné náhradní díly účtujeme zvlášť.

    1620 Kč

    Čištění v ultrazvukové lázni

    Čištění provádíme v případě zanešení průtokoměru, nebo je-li pro jeho provoz nutná dekontaminace. Po čištění zaručujeme maximální čistotu.

    Pozn.: Tuto službu nelze objednat samostatně bez inspekce.

    945 Kč

     Změna rozsahu MFC Bronkhorst do 250 ln/min

    V ceně je zahrnuta inspekce, akreditovaná kalibrace a potřebné náhradní díly.

     9 435 Kč

    Změna rozsahu MFM Bronkhorst do 250 ln/min

    V ceně je zahrnuta inspekce, akreditovaná kalibrace a potřebné náhradní díly.

     7 960 Kč

    Změna rozsahu MFC Bronkhorst do 250 ln/min

    V ceně je zahrnuta inspekce, neakreditovaná kalibrace a potřebné náhradní díly.

     7 845 Kč

    Změna rozsahu MFM Bronkhorst do 250 ln/min

    V ceně je zahrnuta inspekce, neakreditovaná kalibrace a potřebné náhradní díly.

     6 370 Kč

     1 hod práce technika

    Při opravách nad rámec výše uvedených služeb, nebo jiných pracích.

     945 Kč
    Náhradní díly Podle ceníku dodavatelů
    Ceny jsou uvedeny bez DPH a dopravy.



    ilustrační obrázek aplikace Regulace plynu ve sklářství

    Regulace plynu ve sklářství

    Regulace průtoku plynu v hořácích patří mezi důležité aspekty výroby skla v sklářském průmyslu. Hořáky se používají při tepelném zpracování skla, například při tavbě surovin nebo při ohýbání skla do požadovaných tvarů. Regulace průtoku plynu v hořácích ovlivňuje teplotu a intenzitu plamene, což má vliv na velý proces tepelného zpracování skla.

    Aplikace související s výrobcem Bronkhorst

    ilustrační obrázek aplikace Dávkování CO2 pro kultivaci řas

    Dávkování CO2 pro kultivaci řas

    Oxid uhličitý (CO2) na sebe v posledních letech poutá mnoho pozornosti hlavně díky své vzrůstající koncentraci v atmosféře. Mnoho nových firem se nyní snaží vyvíjet metody záchytu, zpracování a použití CO2 tak, aby tento plyn fungoval jako udržitelný zdroj. Jednou z těchto metod je pěstování řas jako obnovitelné biomasy.

    ilustrační obrázek aplikace Regulace průtoku v MOCVD reaktorech

    Regulace průtoku v MOCVD reaktorech

    MOCVD (Metalorganic Chemical Vapor Deposition, tedy depozice kovových organických plynů) je technologie, která se používá k výrobě polovodičových vrstev, jako jsou například LED diodové světla, solární články nebo elektronické součástky. MOCVD reaktory jsou zařízení, která slouží k tvorbě těchto vrstev pomocí chemické reakce plynů při vysokých teplotách.

    ilustrační obrázek aplikace Směšování kapalin a plynů pro palivové články

    Směšování kapalin a plynů pro palivové články

    Palivové články jsou zařízení, která využívají chemickou reakci k výrobě elektřiny a tepla, fungují na principu nepřímé reakce vodíku s kyslíkem. Jádrem palivového článku je membrána, na které dochází díky mísení plynného vodíku a kyslíku k produkci elektrické energie. Jde o velmi atraktivní způsob produkce elektřiny, protože jediný odpadní produkt je voda.

    ilustrační obrázek aplikace Regulace průtoku plynů pro hutní pece

    Regulace průtoku plynů pro hutní pece

    Regulace průtoku plynů pro hutní pece je stěžejní pro řízení průběhu hutního procesu a dosažení jeho nejvyšší efektivity a zabránění zbytečné spotřebě plynu. Pro hutnictví je důležitým faktorem výhřevnost plamene, tu velmi ovlivňuje složení plynu, který spalujeme, současně jde také o co nejvyšší eliminaci produkce emisí a škodlivin.

    ilustrační obrázek aplikace Dávkování kapalin a plynů do bioreaktorů

    Dávkování kapalin a plynů do bioreaktorů

    Ať už používáte bioreaktor k čemukoli od výroby inzulinu, přes bio-ethanol a další biopaliva, léčiva, komplexní organické molekuly, vitamíny, vakcíny, po barviva je třeba do něj přivádět, případně dávkovat kapalné i plynné složky. Přesnost a opakovatelnost tohoto dávkování je stěžejní, protože nesprávné poměry složek mohou mít velký vliv účinnost procesu. Pro správný chod bioprocesu je třeba do kultivačního média přivádět sterilní směs plynů, tedy bioreaktor plynovat. A't už potřebujete dávkovat sterilní vzduch, kyslík, dusík a oxid uhličitý, nebo jiný plyn.
