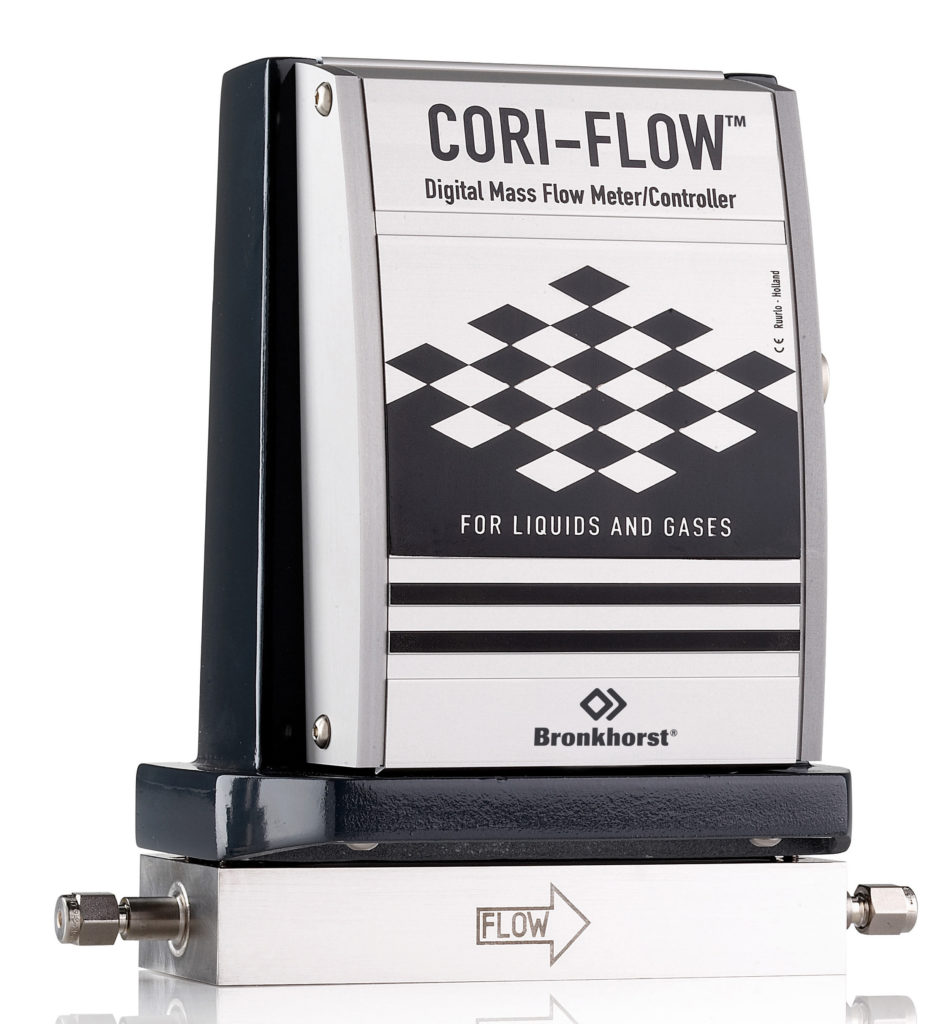

CORI-FLOW, Coriolisův hmotnostní průtokoměr

logo D-Ex info@dex.cz | +420 541 423 211
  • CORI-FLOW, Coriolisův hmotnostní průtokoměr CORI-FLOW™ CORIOLIS MASS FLOW METERS / CONTROLLERS

    Určeno do prostředí s nebezpečím výbuchu - Ex Bronkhorst Cori-Flow

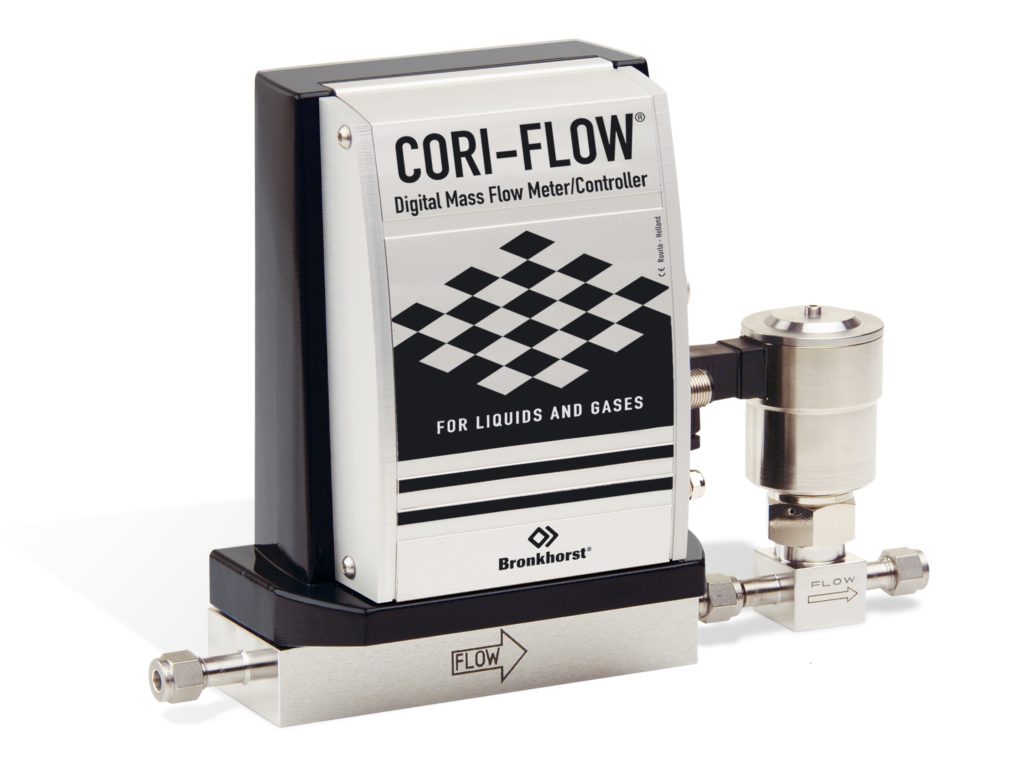

    CORI-FLOW s přímo ovládaným regulačním ventilemCORI-FLOW s s přímo ovládaným čerpadlem
    CORI-FLOW s s přímo ovládaným čerpadlemCORI-FLOW s s přímo ovládaným čerpadlem

    Coriolisův hmotnostní průtokoměr nebo regulátor hmotnostního průtoku plynů i kapalin. Možnost propojení s regulačním ventilem nebo dávkovacím čerpadlem

    Země původu - Země původu
    Země původu

    Bronkhorst specialisté

    Anton Piják | +420 775 757 216 | apijak@dex.cz
    • ikona parametru rozsahRozsah: 0–5 kg/h až 0–600 kg/h
    • ikona parametru přesnostPřesnost: ±0,2% RD kapaliny, ±0,5% RD plyny
    • ikona parametru opakovatelnostOpakovatelnost: ± 0,1 % RD
    • ikona parametru stabilita nulyStabilita nuly: < ± 0,05 kg/h za předpokladu konstantních podmínek
    • ikona parametru materiálMateriál: Nerezová ocel 316L nebo Hastelloy - C22
    • ikona parametru tlakTlak: 100 | 200 bar
    • ikona parametru komunikaceKomunikace: Analogová ( 0-5 (10) Vdc nebo 0 (4)-20 mA i digitální RS-232 s možností přidat PROFIBUS DP, DeviceNet™, Modbus RTU nebo FLOW-BUS
    • ikona parametru displejDisplej: Volitelná zobrazovací a ovládací jednotka BRIGHT

    CORI-FLOW™ hmotnostní průtokoměry a regulátory hmotnostního průtoku jsou navrženy pro poskytnutí nejvyšší přesnosti měření. Využívají patent pokročilého senzoru Coriolisova typu přímého měření hmotnostního průtoku a to i při různém tlaku, hustotě, teplotě, vodivosti a viskozitě. Průtokoměry mají integrovanou PID regulaci přímo v přístroji, připojením ventilu nebo čerpadla tedy vznikne stabilní regulátor průtoku.

    CORI-FLOW™ hmotnostní průtokoměry a regulátory jsou nabízeny s analogovou komunikací  a digitální komunikací RS-232. Volitelně s protokoly PROFIBUS DP, Devicenet™, Modbus-RTU nebo FLOW-BUS.

    Provozní tlak do 100 bar (g).

    „Multibus“ koncept

    Coriolisův hmotnostní průtokoměr CORI-FLOW™  je nabízen s analogovou a digitální komunikací RS-232, volitelně i RS-485 s protokoly PROFIBUS DP, Devicenet™, Modbus-RTU nebo FLOW-BUS.

    Vlastnosti

    • přímé měření hmotnostního průtoku
    • rychlá odpověď
    • vysoká přesnost měření (0,2% z odečtu + ZS [Zero Stable – stabilní nula] pro kapaliny, 0,5% z odečtu + ZS pro plyny)
    • vysoká stabilita
    • IP65 design, ATEX prověřeno Kat. 3, Zóna 2 (volitelně)
    • omývané plochy z nerez ocely; možnost Hastelloy-C22
    • analogová i digitální komunikace
    • integrovaný PID kontrolér pro řízení ventilu nebo čerpadla
    • integrované počítadlo pro řízení dávkování
    • pro měření nebo regulaci menších průtoků lze použít hmotnostní průtokoměry řady mini CORI-FLOW

    Použití

    • výroba polovodičů
    • potravinářský průmysl
    • petrochemie
    • chemické instalace

    mini cori-flow meter and color bright


    Multifunkční display Bright



    brožura s technickými daty


    adaptár


    Síťový adaptér PiPS



    stručný manuál
