    Bezpečnostní snímač hladiny pro elektrárny

    Bezpečnostní odporový plovákový kontinuální snímač pro jaderné elektrárny.

    Země původu - Země původu
    Země původu

    KSR Kuebler specialista

    • ikona parametru délkaDélka: až 20 m
    • ikona parametru ---Odolnost: 100% vlhkost
    • ikona parametru teplotaTeplota: -10 °C až +70 °C
    • ikona parametru výstupVýstup: potenciometr
    • ikona parametru ---Dávka záření: až ≤ 160 kGy (16 MRad)

    Modely snímačů

    ALM (pro elektrárny)

    Logo WIKA
    KSR KUEBLER Niveau-Messtechnik GmbH je členem WIKA Group.

    Popis

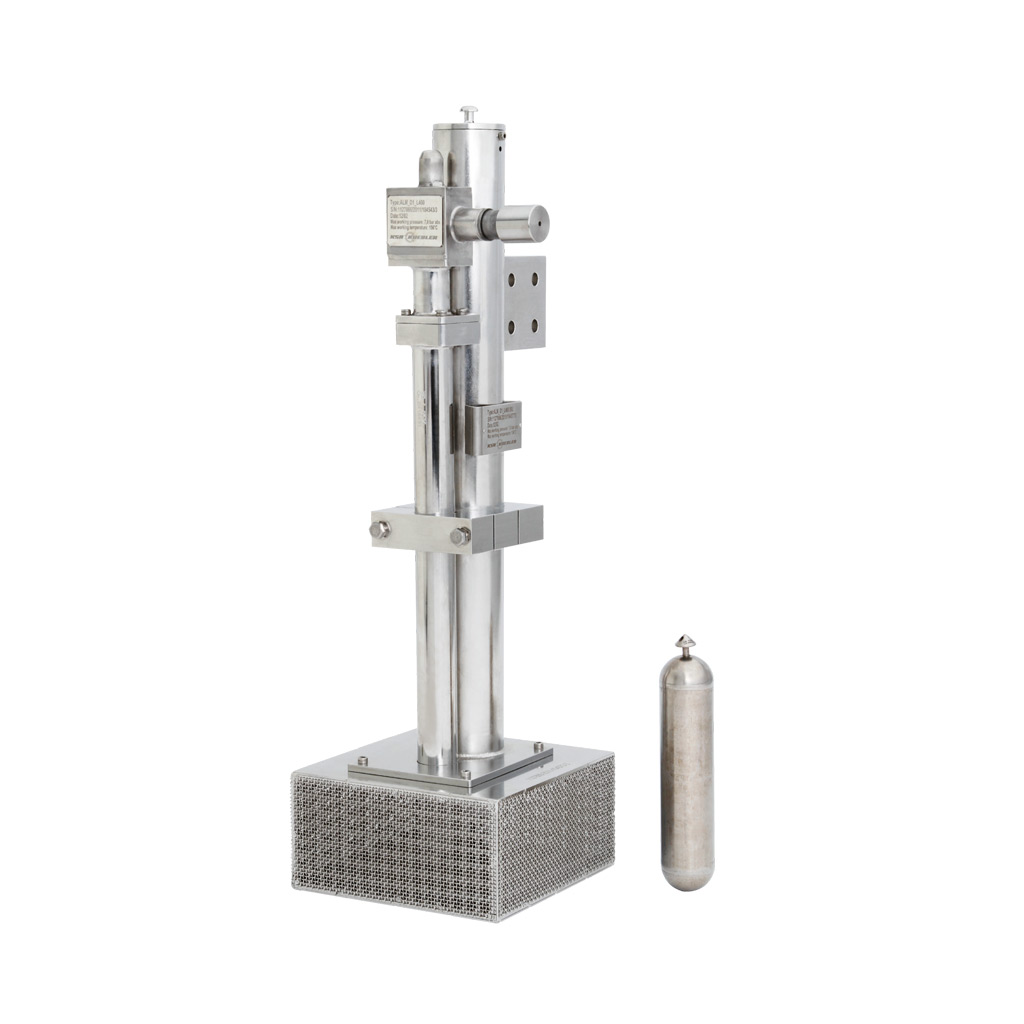

    Bezpečnostní snímač hladiny model ALM od výrobce KSR Kuebler je kontinuální plovákový hladinoměr vyvinutý pro nejnáročnější podmínky vyžadující maximální bezpečnost a spolehlivost. Uplatnění nachází zejména v aplikacích pro jaderné elektrárny. Zařízení se skládá z komory a speciálního snímače. Plovák s vestavěným magnetem se pohybuje společně s hladinou měřeného média uvnitř komory, na jejíž vnější straně je umístěný speciální senzor sestávající z řady malých rezistorů a jazýčkových kontaktů. Tento snímač byl navržen zcela bez organických materiálů a s minimem aktivních členů. Zaručuje tedy maximální spolehlivost, a proto je vhodný jako dovybavení ke stávajícímu bezpečnostnímu systému. Dle typu lze zařízení opatřit sacím košem s filtrem proti zabránění nasátí hrubých nečistot.


    Použití

    • zařízení k výrobě energie
    • tepelné a jaderné elektrárny
    • bazény vyhořelého jaderného paliva
    • chladící vodní nádrže

    Vlastnosti

    • použití pro teploty -10 °C až +70 °C, provozní tlak 0,1 MPa (atmosferický)
    • téměř spojitý 3-vodičový výstup (potenciometr)
    • řídicí jednotka na přání
    • volitelná délka snímače do 20 m
    • odolnost proti 100% vlhkosti
    • provozní dávka záření ≤ 160 kGy (16 MRad)
    • navrženo dle standardu pro jadernou bezpečnost KTA 3505
    • vyvinuto společně s firmou AREVA GmbH, lídrem v jaderné energetice

    Odolnost snímače při havárii

    • havarijní tlak 0,7 MPa (7 bar)
    • havarijní teplota 156 °C
    • absorbovaná dávka radiace 5,05 mGy (505 MRad)
    • seismické zrychlení až 2,5 g (vyšší zrychlení až do 5 g na přání)
    • povolená délka zátěže až 1 rok
