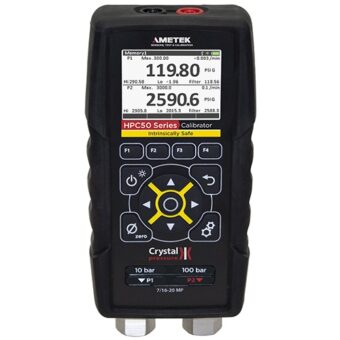

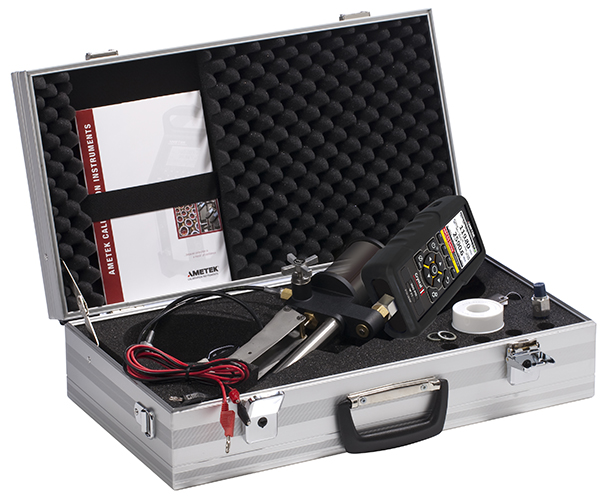

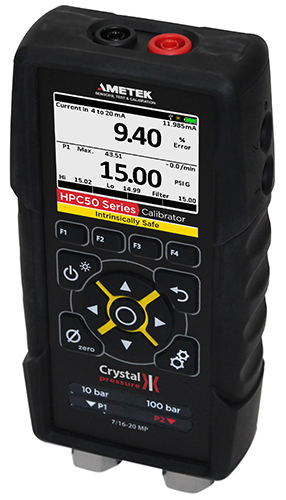

    Ametek Crystal HPC50 ATEX kalibrátor tlaku

    Určeno do prostředí s nebezpečím výbuchu - Ex iskrovo bezpečný kalibrátor hpc50
    ATEX kalibrátor tlaku HPC50hpc50-apmihpc50-atmiAMETEK HPC50
    AMETEK HPC50AMETEK HPC50AMETEK HPC50AMETEK HPC50

    Jiskrově bezpečný multifunkční kalibrátory tlaku řady HPC50 s certifikací ATEX do Zóny 0.

    logo výrobce Crystal Pressure
    Země původu - Země původu
    Země původu

    Crystal Pressure specialista

    Daniel Beránek | +420 775 757 213 | dberanek@dex.cz
    • ikona parametru rozsahRozsah: Do 1000 bar
    • ikona parametru přesnostPřesnost: Měření tlaku 0,035% z měřené hodnoty
    • ikona parametru ---Měření tlaku, teploty a elektrických veličin
    • ikona parametru ---Měření absolutního, relativního i diferenčního tlaku
    • ikona parametru ---Plná teplotní kompenzace od -20 do +50 ° C
    VlastnostiTechnická specifikaceExterní modulyDokumentace

    Kalibrátor HPC50 je plně teplotně kompenzován pro tlak, teplotu a elektrické signály od -20 do +50 ° C.

    • Přesnost měření tlaku 0,035% z měřené hodnoty
    • Měření přetlaku, absolutního tlaku a diferenčního tlaku s rozsahy do 1000 bar/100 MPa
    • Jednoduché uživatelské rozhraní „Bez-Menu“
    • Měření mA a V, simulace (sinking) mA
    • Vysoká přesnost měření teploty
    • 2 vstupy pro tlakové nebo teplotní externí moduly
    • Modely s jedním nebo dvěma vestavěnými tlakovými moduly
    • Certifikace ATEX II 1G IEX ia IIC T4 / T3 Ga

    Modely

    HPC51 – jeden vestavěný tlakový snímač
    HPC52 – dva vestavěné tlakové snímače

    Rozsah (přetlak) P/N Přesnost Tlaková přetižitelnost Rozlišení
    (0 – 1) bar 1BAR ±0,035 % z odečtu* 3 x 0.00001 (0.001 kPa)
    (0 – 3) bar 3BAR ±0,035 % z odečtu* 3 x 0,0001 bar (0,01 kPa)
    (0 – 10) bar 10BAR ±0,035 % z odečtu* 2 x 0,0001 bar (0,00001 MPa)
    (0 – 30) bar 30BAR ±0,035 % z odečtu* 2 x 0,001 bar (0,0001 MPa)
    (0 – 100) bar 100BAR ±0,035 % z odečtu* 2 x 0,001 bar (0,0001 MPa)
    (0 – 300) bar 300BAR ±0,035 % z odečtu* 1,5 x 0,01 bar (0,001 MPa)
    (0 – 700) bar 700BAR ±0,035 % z odečtu* 1,5 x 0,01 bar (0,001 MPa)
    (0 – 1000) bar 1000BAR ±0,035 % z odečtu* 1,3 x 0,01 bar (0,001 MPa)
    • platí pro 30 % až 110 % rozsahu snímače a teplotu +18 až +28 °C
    • v rozsahu do 30 % je přesnost ±0.01% horní hodnoty rozsahu a teplotu (+18 až +28) °C

    Podporované jednotky (v závislosti od rozsahu): bar, mbar, kPa, MPa, PSI, kg/cm2, mmHg, mmH2O, inHg, inH2O.

    Barometrická reference (BARO)

    Volitelný modul, který pro kterýkoli instalovaný přetlakový modul umožňuje měření absolutního tlaku.

    • Rozsah: 700 mbar až 1 100 mbar
    • Přesnost: ±0,5 mbar
    • Rozlišení: 0,1 mbar
    Proudový vstup (mA)
    Rozsah (0 – 55) mA
    Rozlišení 0,001 mA alebo 0,1%
    Přesnost ±(0,015 % z odečtu + 0,002 mA)
    Odpor na vstupu < 4.99 Ω
    HART odpor ≤250 Ω
    Simulace mA
    Rozsah do 25 mA
    Krokování 1 až 999 sekúnd
    Přesnosť ±(0,015 % z odčítania + 0,002 mA)
    Napěťový vstup (V)
    Rozsah (0 – 28) V=, max. 30 V
    Rozlišení 0,001 V
    Přesnost ±(0,015 % z odečtu + 2 mV)
    Test spínače
    Typ Suchý kontakt
    Odpor při uzavření / otevření < 1K Ω / > 100K Ω
    Vzorkovací rychlost 10 Hz

    Všeobecná specifikace
    Napájení 3 AA baterie
    Doba provozu > 12 hodin
    IP krytí IP66/67
    Provozní teplota – 20 až +50 °C
    ATEX certifikace II 1G IEx ia IIC T4/T3 Ga
    FTZU 18 ATEX 0043X
    IECEx certifikace Ex ia IIC T4/T3 Ga
    IECEx FTZU 18.0012X

    Externí jiskrově bezpečné tlakové moduly – APMi

    Crystal hpc50-apmi

    Rozsah (přetlak) P/N Přesnost Tlaková přetižitelnost Rozlišení
    (0 – 1) bar 1BAR ±0,035 % z odečtu* 3 x 0.00001 (0.001 kPa)
    (0 – 3) bar 3BAR ±0,035 % z odečtu* 3 x 0,0001 bar (0,01 kPa)
    (0 – 10) bar 10BAR ±0,035 % z odečtu* 2 x 0,0001 bar (0,00001 MPa)
    (0 – 30) bar 30BAR ±0,035 % z odečtu* 2 x 0,001 bar (0,0001 MPa)
    (0 – 100) bar 100BAR ±0,035 % z odečtu* 2 x 0,001 bar (0,0001 MPa)
    (0 – 300) bar 300BAR ±0,035 % z odečtu* 1,5 x 0,01 bar (0,001 MPa)
    (0 – 700) bar 700BAR ±0,035 % z odečtu* 1,5 x 0,01 bar (0,001 MPa)
    (0 – 1000) bar 1000BAR ±0,035 % z odečtu* 1,3 x 0,01 bar (0,001 MPa)
    • platí pro 30 % až 110 % rozsahu snímače a teplotě +18 až +28 °C
    • v rozsahu do 30 % je přesnost ±0.01% horní hodnoty rozsahu a teplotě +18 až +28 °C

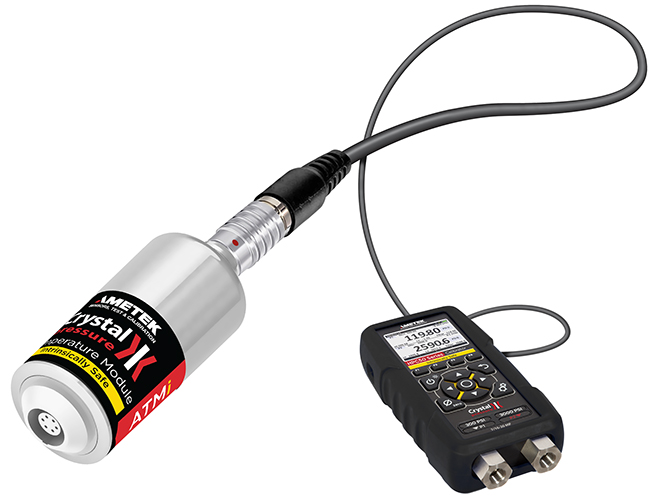

    Externí jiskrově bezpečné teplotní moduly – ATMi

    Crystal hpc50-atmi

    Technická specifikace
    Přesnost ±(0,015% z měřené hodnoty) + 0,02 Ohm
    Rozsah 0 až 400 Ohm
    Rozlišení 0,01
    Jednotky °C, K, °F, R, Ω
    TCR 0.003850 Ω/Ω/°C (IEC 60751)
    Připojení 4 vodičové

    Referenční snímače teploty
    T Snímač Pt100, IS certifikovaný,  -40 až +150 °C, bez kalibračního certifikátu, délka 20 cm
    T2 Snímač Pt100, IS certifikovaný,  -40 až +150 °C, akreditovaný kalibrační certifikát ISO17025, délka 20 cm
    T3 Etalonový snímač STS050, bez IS certifikácie, -45 až +400 °C, akreditovaný kalibrační certifikát ISO17025

    Dokument

    Jazyk
    Katalogový list HPC50 EN flag
    Katalogový list APMi EN flag
    Katalogový list ATMi EN flag
