Absolutní enkodéry WDGA (PROFIBUS-DP)

logo D-Ex info@dex.cz | +420 541 423 211
  • Absolutní enkodéry WDGA (PROFIBUS-DP) Absolute encoders WDGA with PROFIBUS-DP interface

    prodloužená záruka 60 mesíců Absolutní enkodéry WDGA (PROFIBUS-DP)

    Absolutní magnetické snímače WDGA s komunikačním protokolem PROFIBUS-DP

    Země původu - Země původu
    Země původu

    Wachendorff Automation specialisté

    • ikona parametru otáčkyOtáčky: až 8 000 rpm
    • ikona parametru ---14/39-bit jedno/víceotáčkový
    • ikona parametru výstupVýstup: PROFIBUS-DP
    • ikona parametru teplotaTeplota: -40 °C až +85 °C
    • ikona parametru krytíKrytí: IP65 až IP67
    • ikona parametru ---Bez baterie

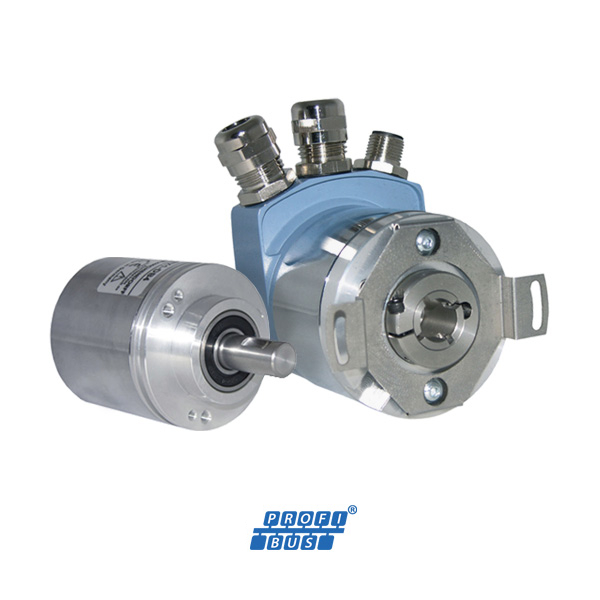

    Snímače/enkodéry série WDGA s komunikačním protokolem PROFIBUS-DP

    Absolutní enkodéry WDGA jsou rotační snímače polohy a otáček, které poskytují okamžitou informaci o aktuální stavu. Díky patentované technologii EnDra® se tato informace neztratí ani po výpadku napájení, není zde použita ani záložní baterie. Pracují na magnetickém principu a dělí se na jednootáčkové a víceotáčkové.

    PROFIBUS-DP (Decentralized Periphery) je nejjednodušší a nejrozšířenější varianta Profibusu, určená pro rychlou komunikaci typu master-slave. Určena je pro automatizaci výrobních linek, či procesní automatizaci a je vhodná zejména pro rychlý přenos signálů z procesu pomocí decentralizovaných periférií a odloučených I/O jednotek.

    Enkodéry WDGA lze dodat i s jinými komunikačními protokoly jako jsou CANopen, CANopen LIFT, SAE J1939, IO-Link, SSI, RS48, PROFINET, EtherCAT, EtherNet/IP a také jako univerzální Industrial Ethernet, kde si zákazník může zvolit komunikační protokol dle potřeby jednoduchým nahráním požadovaného firmware.

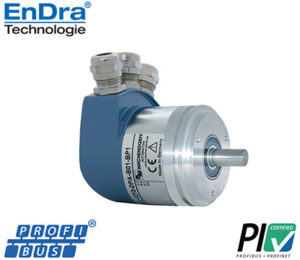

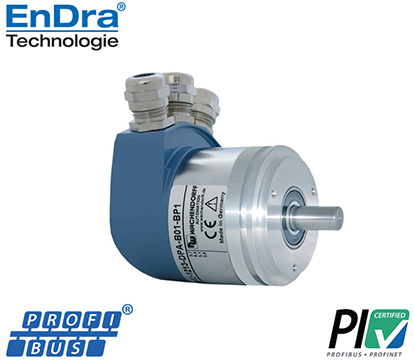

    Absolutní enkodér WDGA 58A PROFIBUS-DP (cov)

    Enkodér WDGA 58A PROFIBUS-DP (cov)

    Absolutní hřídelový snímač, magnetický

    Pouzdro: Ø 58 mm
    Hřídel:  Ø 6 mm, Ø 8 mm, Ø 10 mm, Ø 3/8″
    jedno/víceotáčkový, 14/39 bit
    Připojení sběrnice: svorkovnice nebo 3x konektory M12
    Protokol: PROFIBUS-DPV0/V2
    Profil zařízení: přepínatelný, třída 1, 2, 3, 4
    Line-Driver: galvanicky oddělený

    Stáhnout prospekt

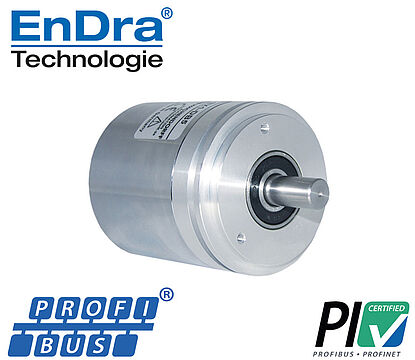

    Absolutní enkodér WDGA 58A PROFIBUS-DP (con)

    Enkodér WDGA 58A PROFIBUS-DP (con)

    Absolutní hřídelový snímač, magnetický

    Pouzdro: Ø 58 mm
    Hřídel:  Ø 6 mm, Ø 8 mm, Ø 10 mm, Ø 3/8″
    jedno/víceotáčkový, 14/39 bit
    Připojení sběrnice: konektor
    Protokol: PROFIBUS-DPV0/V2
    Profil zařízení: přepínatelný, třída 1, 2, 3, 4
    Line-Driver: galvanicky oddělený

    Stáhnout prospekt

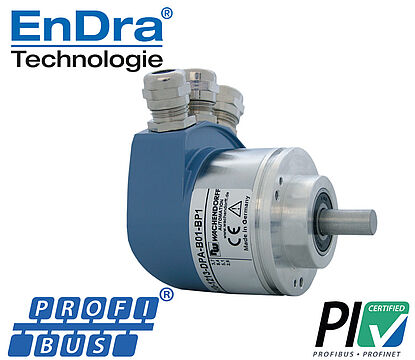

    Absolutní enkodér WDGA 58B PROFIBUS-DP (cov)

    Enkodér WDGA 58B PROFIBUS-DP (cov)

    Absolutní hřídelový snímač, magnetický

    Pouzdro: Ø 58 mm
    Hřídel:  Ø 6 mm, Ø 8 mm, Ø 10 mm, Ø 3/8″
    jedno/víceotáčkový, 14/39 bit
    Připojení sběrnice: konektor
    Protokol: PROFIBUS-DPV0/V2
    Profil zařízení: přepínatelný, třída 1, 2, 3, 4
    Line-Driver: galvanicky oddělený

    Stáhnout prospekt

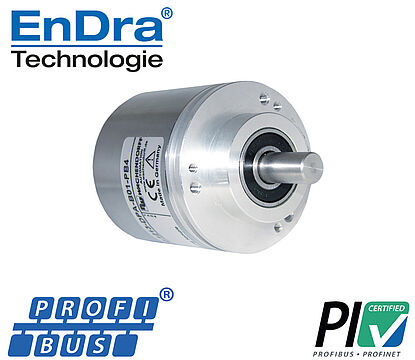

    Absolutní enkodér WDGA 58B PROFIBUS-DP (con)

    Enkodér WDGA 58B PROFIBUS-DP (con)

    Absolutní hřídelový snímač, magnetický

    Pouzdro: Ø 58 mm
    Hřídel:  Ø 6 mm, Ø 8 mm, Ø 10 mm, Ø 3/8″
    jedno/víceotáčkový, 14/39 bit
    Připojení sběrnice: konektor
    Protokol: PROFIBUS-DPV0/V2
    Profil zařízení: přepínatelný, třída 1, 2, 3, 4
    Line-Driver: galvanicky oddělený

    Stáhnout prospekt

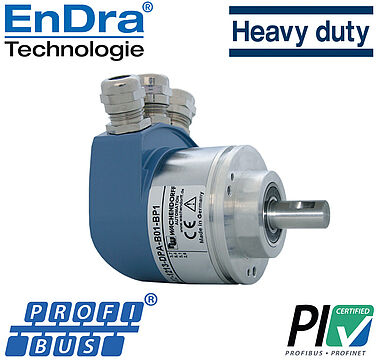

    Absolutní enkodér WDGA 58D PROFIBUS-DP (cov)

    Enkodér WDGA 58D PROFIBUS-DP (cov)

    Absolutní hřídelový snímač, magnetický, pro velká zatížení

    Pouzdro: Ø 58 mm
    Hřídel:  Ø 12 mm
    jedno/víceotáčkový, 14/39 bit
    Připojení sběrnice: svorkovnice nebo 3x konektory M12
    Protokol: PROFIBUS-DPV0/V2
    Profil zařízení: přepínatelný, třída 1, 2, 3, 4
    Line-Driver: galvanicky oddělený

    Stáhnout prospekt

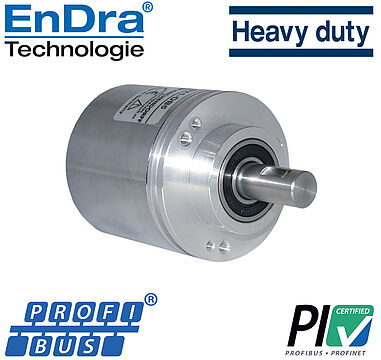

    Absolutní enkodér WDGA 58D PROFIBUS-DP (con)

    Enkodér WDGA 58D PROFIBUS-DP (con)

    Absolutní hřídelový snímač, magnetický, pro velká zatížení

    Pouzdro: Ø 58 mm
    Hřídel:  Ø 12 mm
    jedno/víceotáčkový, 14/39 bit
    Připojení sběrnice: konektor
    Protokol: PROFIBUS-DPV0/V2
    Profil zařízení: přepínatelný, třída 1, 2, 3, 4
    Line-Driver: galvanicky oddělený

    Stáhnout prospekt

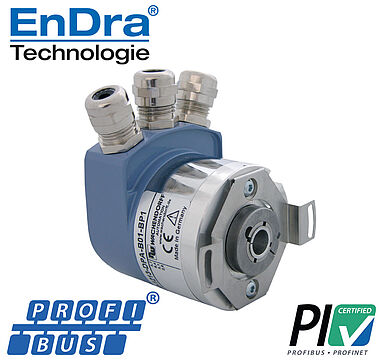

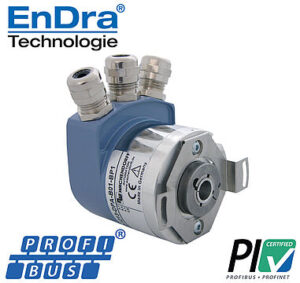

    Absolutní enkodér WDGA 58E PROFIBUS-DP (cov)

    Enkodér WDGA 58E PROFIBUS-DP (cov)

    Absolutní snímač s dutou hřídelí (neprůchozí otvor), magnetický, pro velká zatížení

    Těteso: Ø 58 mm
    Vrtání (neprůchozí):  Ø 12, Ø 14, 15 mm;
    s adaptétrem Ø 6, 6.35 (1/4“), 7, 8, 9.525 (3/8“), 10 mm
    jedno/víceotáčkový, 14/39 bit
    Připojení sběrnice: svorkovnice nebo 3x konektory M12
    Protokol: PROFIBUS-DPV0/V2
    Profil zařízení: přepínatelný, třída 1, 2, 3, 4
    Line-Driver: galvanicky oddělený

    Stáhnout prospekt

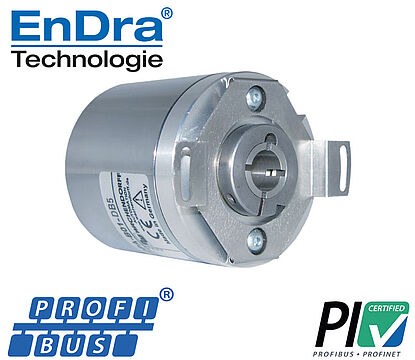

    Absolutní enkodér WDGA 58E PROFIBUS-DP (con)

    Enkodér WDGA 58E PROFIBUS-DP (con)

    Absolutní snímač s dutou hřídelí (neprůchozí otvor), magnetický, pro velká zatížení

    Těteso: Ø 58 mm
    Vrtání (neprůchozí):  Ø 12, Ø 14, 15 mm;
    s adaptétrem Ø 6, 6.35 (1/4“), 7, 8, 9.525 (3/8“), 10 mm
    jedno/víceotáčkový, 14/39 bit
    Připojení sběrnice: konektory
    Protokol: PROFIBUS-DPV0/V2
    Profil zařízení: přepínatelný, třída 1, 2, 3, 4
    Line-Driver: galvanicky oddělený

    Stáhnout prospekt
