    764L

    T-kus Let-Lok
    Union Tee

    Země původu - Země původu
    Země původu

    Ham-Let (UCT) specialista

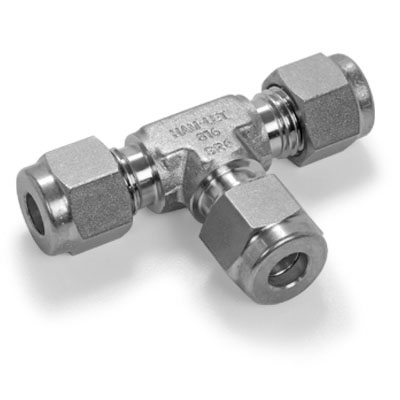

    T-kus pro spojení metrických nebo palcových trubek bez závitu. T-kus se vyrábí z nerezové oceli 316 nebo z mosazi. Díl využívá systém kompresního šroubení Let-Lok, ve kterém je hladká trubka upevněna pomocí dvou svěrných kroužků a převlečné matice. Způsob těsnění u sytému Let-Lok je kov na kov. Mechanické spojení i utěsnění je docíleno právě pomocí zmíněných svěrných kroužků a matice.

    Tvorba objednacího kódu:

    764L  a


    m = materiál:  SS – nerez, B – mosaz

    a = rozměr Let-Lok (vnější průměr trubky):  350 mm, 1/16″2″

    pdf s tabulkou dostupných rozměrů dílu je ke stažení v záložce „Dokumentace“


    Příklad objednacího kódu:

    764L SS 6MM

    nerezový T-kus Let-Lok pro trubky o vnějším průměru 6 mm

    Dokument

    Jazyk

    Tabulka rozměrů dílu 764L EN flag

    Aplikace související s výrobcem Ham-Let (UCT)

    ilustrační obrázek aplikace Komponenty pro distribuční systémy vysoce čistých plynů

    Komponenty pro distribuční systémy vysoce čistých plynů

    Jeden z našich vážených zákazníků v polovodičovém průmyslu využívá díly UCT Ham-Let pro svoje distribuční systémy vysoce čistých plynů. Jedná se především o zařízení jako automatické plynové kabinety, ventilové rozdělovací skříně nebo plynové panely. Náš zákazník ve svém moderním výrobním závodě disponujeme i čistými výrobními prostory třídy ISO 6 (Class 1000) pro orbitální svařování.

    ilustrační obrázek aplikace Ventilové soupravy pro rafinerie

    Ventilové soupravy pro rafinerie

    Ventilové soupravy jsou důležitou součástí výrobního procesu v rafineriích. Jsou používány k regulaci průtoku kapalin a plynů v různých fázích výroby a distribuce. Ventilové soupravy jsou navrženy tak, aby mohly pracovat v těžkých podmínkách a zajistit spolehlivou obsluhu po dlouhou dobu. Nejčastější použití ventilových souprav u našich zákazníků je k vysílači tlaku (transmitter).  Transmitter je umístěn na potrubí kdekoliv v rafinerii právě na vícecestné ventilové soupravě. Ta v případě potřeby umožňuje například odtlakování vysílače a jeho kalibraci.

    ilustrační obrázek aplikace Nerezové a mosazné díly pro chladící okruh průmyslových vývěv

    Nerezové a mosazné díly pro chladící okruh průmyslových vývěv

    Potřebujete například díly pro rychlou a spolehlivou montáž chladícího okruhu svého špičkového zařízení? V tom případě se bude hodit naše kvalitní kompresní šroubení Let-Lok, závitové šroubení Pipe Line a nejrůznější kulové kohouty a jehlové ventily. Vše je od ověřeného výrobce UCT Ham-Let.

    ilustrační obrázek aplikace Nerezové díly do vysokých tlaků pro vodíkové systémy a výdejní stojany

    Nerezové díly do vysokých tlaků pro vodíkové systémy a výdejní stojany

    Pokud se zabýváte vývojem a stavbou výdejních stojanů pro vodík nebo i jinými aplikacemi s vodíkem, tak jsou pro vás díly od výrobce UCT Ham-Let ideálním řešením. Do aplikací zaměřených na vodík máme například kompresní šroubení Let-Lok, ve kterém najdete přímé spojky, kolena, T-kusy a další díly. Pro šroubení Let-Lok disponuje výrobce UCT Ham-Let i certifikací EC79. Kompresní šroubení Let-Lok je však použitelné jen pro aplikace s provozním tlakem do několika set bar.
