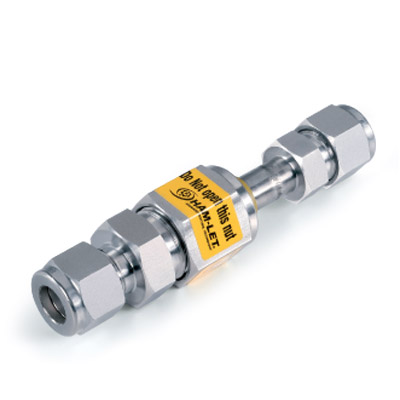

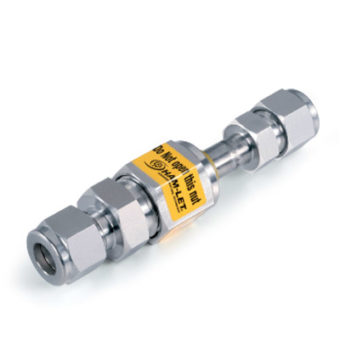

    762L Dielectric

    Přímá nevodivá spojka Let-Lok
    Dielectric Union Fitting

    Země původu - Země původu
    Země původu

    Ham-Let (UCT) specialista

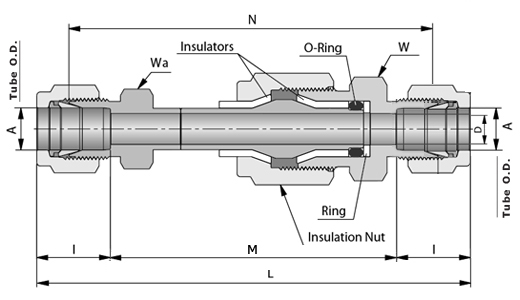

    Tento speciální díl je navržen k izolování subsystému od elektrického proudu, napětí a statického náboje. Spojka je dostupná s kompresním šroubením na trubku o vnějším průměru 10mm, 12mm, 1/8“, 1/4″, 3/8“ nebo 1/2″. Tělo dílu je z nerezavějící oceli 316, uvnitř jsou pak izolátory z Polyamidu, o-kroužek z materiálu Fluorocarbon FKM a podložka z materiálu PTFE. Spojku lze použít do pracovního tlaku až 340 bar, povolená pracovní teplota je od -40°C do +93°C. Elektrická odolnost při teplotě 20 až 25°C odpovídá hodnotě 10×106Ω při 30V stejnosměrného napětí. Díl využívá systém kompresního šroubení Let-Lok, ve kterém je hladká trubka upevněna pomocí dvou svěrných kroužků a převlečné matice. Způsob těsnění u sytému Let-Lok je kov na kov. Mechanické spojení i utěsnění je docíleno právě pomocí zmíněných svěrných kroužků a matice.

    Tvorba objednacího kódu:

    762L SS a Dielectric


    materiál: SS – nerez

    a = rozměr Let-Lok (vnější průměr trubky): 10 mm, 12 mm, 1/8″, 1/4″, 3/8″, 1/2″

    pdf s tabulkou dostupných rozměrů dílu je ke stažení v záložce „Dokumentace“


    Příklad objednacího kódu:

    762L SS 12MM Dielectric

    nerezová přímá nevodivá spojka – Let-Lok pro trubku o vnějším průměru 12 mm

    Dokument

    Jazyk

    Tabulka rozměrů dílu 762L Dielectric EN flag
