Co je hladinoměr a k čemu slouží?

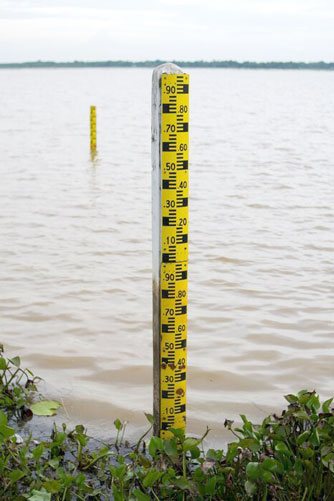

Měření výšky hladiny na vodních tocích

Hladinoměr je měřicí zařízení, díky kterému můžeme sledovat (monitorovat) výšku hladiny nebo mezihladiny kapalných médií a sypkých látek. Pro hladinoměry kapalných médií se lety vžil název „stavoznak“, někdy se ale setkáváme i s méně častým označením „vodoznak“.

Historicky prvním takovým stavoznakem, který kdy člověk použil pro hlídání hladiny, byl pravděpodobně obyčejný klacek. Jeho následné zdokonalení v podobě tyčových měřidel se stupnicí zprvu vyhovovalo pro nádoby jednoduchých geometrických tvarů. Pro primitivní měření jsme vypočítali např. objem válce nebo kvádru a výšku hladiny tak jednoduše odvodili.

Obvykle jsme takto hlídali hladinu vody. I dnes můžeme stále taková měřidla na vodních tocích spatřit. Na jedno takové tyčové měřidlo s úsměvem vzpomínají i motoristé, kdy jím hlídali hladinu benzínu v nádrži u ranných modelů vozidla Trabant 601.

Hladinoměr Trabant – ukazatel stavu paliva v nádrži

S vývojem a nástupem měření hladiny u komplikovanějších aplikací, jako jsou např. různé složitě tvarované zásobní a provozní nádrže, destilační kolony, odparky, krystalizátory, mísicí nádoby apod., kdy nemůžeme objem jednoduše určit a empirický odhad nedává smyls, musíme používat stále více sofistikovanějších stavoznaků, které umožňují nejen místní zobrazení polohy hladiny na zvoleném zobrazovači (skleněný průzor, magnetická lišta s válečky), ale i přenos této informace na dálku.

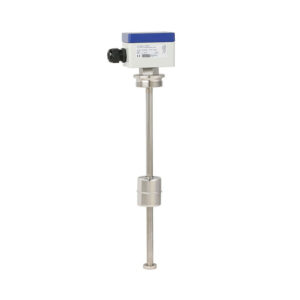

Plovákový snímač hladiny FLR-SC s funkcí Bluetooth

Klasifikace stavoznaků

Stavoznaky můžeme klasifikovat z různých hledisek, nejčastěji je dělíme podle použitého funkčního principu. Mezi frekventované, se kterými se nejčastěji setkáváme, patří plovákové, radarové, ultrazvukové a kapacitní měřidla. Dále je můžeme dělit dle typu elektrického výstupu na hladinové spínače a snímače hladiny.

Hladinový spínač vs. snímač hladiny

Tyto dva pojmy, resp. především pojem hladinový spínač, lidé v praxi často zaměňují. Samozřejmě obecně můžeme chápat hladinový spínač jako snímač limitního bodu – z pravidla měření maximální nebo minimální hladiny – výstupem je ovšem binární signál (I/0), proto je zařízení vhodnější uvádět jako spínač.

Snímače hladiny naopak disponují spojitým výstupem 4-20 mA (0-10 V) – analogovým nebo digitálním – a generují signál v celém pásmu měřené výšky hladiny. Výstupní signál také často přenáší do řídicího systému nějaký z průmyslových komunikačních protokolů typu HART^®, Bluetooth^®, FOUNDATION™ fieldbus, PROFIBUS PA a jiný.
